Quadro de Parâmetros

Neste quadro, você poderá controlar o visual da pré-visualização do perfil, seção e planta, poderá controlar algumas características da planilha durante o cálculo, como por exemplo, como contornar situações de declividades fora dos limites, etc.

Todos os itens são auto explicativos.

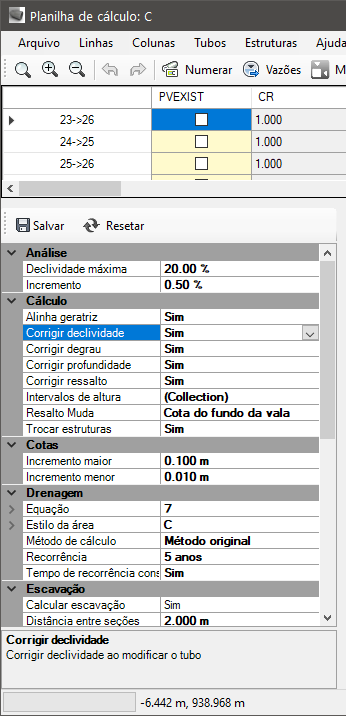

Note que ao selecionar algum parâmetro, é mostrado no rodapé do quadro seu nome e uma breve descrição do mesmo.

Os parâmetros são:

Análise

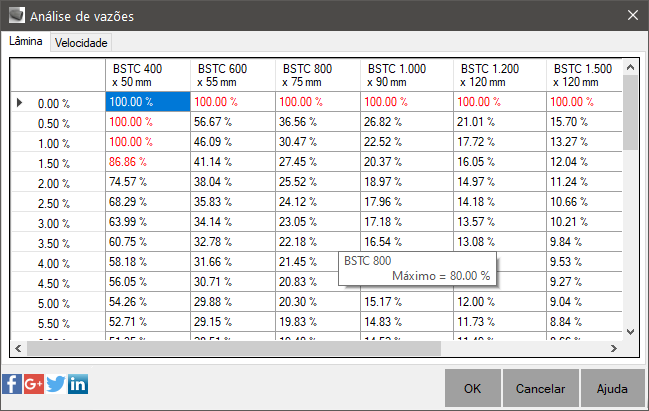

Controla os parâmetros da análise de vazões:

Os parâmetros são:
- Declividade máxima - Controla o maior valor de declividade analisado
- Incremento - controla de quanto é incrementada a declividade em cada linha
Escavação
- Calcular escavação - Controla se a planilha deve calcular a escavação em tubos marcados como existentes
- Distância entre seções - COntrola a distância entre as seções. No preview da planta, os "ticks" mostram as seções "gabaritadas"
- Largura da seção - Controla a o comprimento da seção, à direita e a esquerda. Aumente caso a vala "saia" da largura
Cálculo
- Intervalos de altura - Controla o filtro de alturas usado no cálculo do resumo. Assim, as estruturas são quantificadas conforme sua altura, alem da seção e família
- Alinha geratriz - Ao substituir um tubo ou mudar uma cota, mantem a geratriz superior interna dos tubos que conectam na mesma estrutura alinhados, para que não afogue os tubos
- Corrige Sump - Ao mudar cotas do tubo, muda a cota de fundo das estruturas conectadas, mantendo o valor da coluna SUMP dentro dos limites
- Corrigir declividade - Corrige a declividade do tubo (coluna INC) mantendo-o dentro dos limites especificados nas rules do tubo
- Corrigir degrau - Corrige o degrau dos tubos que chegam na estrutura, mantendo-os dentro dos limites das da mesma
- Corrigir profundidade - Corrige a profundidade do tubo ao substituir a seção, mantendo o cobrimento dentro dos valores determinadas nas rules do mesmo.
- Troca estruturas - Quando marcado, ao substituir um tubo, será calculada estrutura de menor área interna da mesma família da estrutura atual.exemplo: Se o tubo tem 400mm e se conecta com uma estrutura de 1m x 1m, ao trocar o tubo para 1000mm, a estrutura deve ter pelo menos 1400mm x 1400mm. Isso so ocorre se as rules da estrutura estiverem configuradas corretamente
- Ressalto Muda - Define qual propriedade é alterada quando se muda o valor da propriedade SUMP
- Height Intervals - Controla as alturas em que serão classificadas as estruturas

Cotas

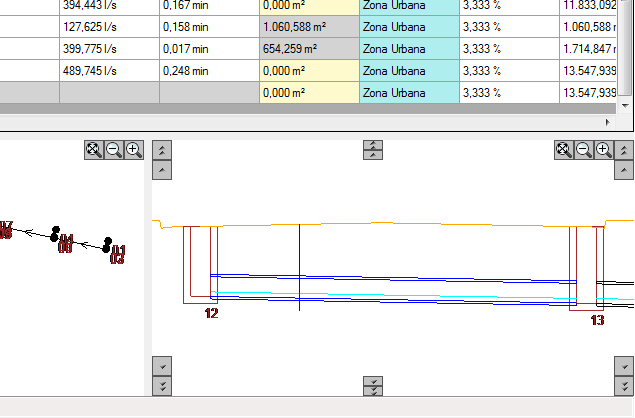

- Incremento maior - Controla de quanto é incrementada ou decrementada a cota da geratriz interna inferior do tubo ao clicar os botões na pré-visualização do perfil
- Incremento menor - Controla de quanto é incrementada ou decrementada a cota da geratriz interna inferior do tubo ao clicar os botões na pré-visualização do perfil
Planilha
- Auto zoom - Ao selecionar uma linha da planilha, o desenho no Civil 3D assume o zoom daquela posição. Será útil com 2 monitores.
- Undo Count - informa quantas ações podem ser desfeitas
- Redo Count - informa quantas ações podem ser refeitas
Previews
Controla as cores, alturas de texto, exagero vertical, etc, dos quadros de pré-visualização.
Parâmetros de cálculo
Os parâmetros de cálculo são classificados em:
- Parâmetros de drenagem
- Parâmetros de esgoto

Note ainda que os valores que dependem de unidades de medida, devem ser editados de acordo com este. Então você só pode definir o TR em anos por exemplo.
