Parâmetros Específicos de Esgoto



A seguir são mostrados parâmetros específicos para redes de esgoto. Eles serão mostrados no quadro de parâmetros junto com os parâmetros gerais da planilha.


Coeficiente K1
Coeficiente do dia de maior consumo, normalmente 1,2


Coeficiente K2
Coeficiente da hora de maior consumo, normalmente 1,5, aplicável somente na vazão inicial


Coeficiente de Retorno
Coeficiente de retorno esgoto/água
O coeficiente de retorno representa a fração da água que retorna ao sistema coletor de esgoto, sendo a outra parte infiltrada nos jardins ou destinada as galerias de água pluvial. Esta metodologia deve considerar a vazão devido a infiltração na rede coletora de esgoto.
Varia conforme a tabela abaixo:
Porte Coef. C (%)
Grandes Cidades 85
Cidades Médias 80
Cidades Pequenas 70



População inicial
É a população total que será atendida a partir da ocasião da entrada em funcionamento da rede.
Observe que é a população atendida apenas pela rede em questão. Se mais de uma rede de esgoto existir, esta população deve ser somente aquela atendida por esta rede.


População final
É a população total atendida no final do período de ocupação da área onde a rede será implantada.
Observe que é a população atendida apenas pela rede em questão. Se mais de uma rede de esgoto existir, esta população deve ser somente aquela atendida por esta rede.
A população final pode ser estimada por:
  1. Método aritmético
    Quando o período de projeção é inferior a 5 anos:

    P = P2 + Ka * (t - t2)

    Ka = (p2 - p1) / (t2 - t1)


    Onde,
    P1: população do penúltimo senso
    P2: população do último senso
    t1: ano do penúltimo senso
    t2: ano do último senso
    t: ano da projeção
    P: população estimada para o ano de projeção
  2. Método geométrico
    Também para períodos de projeção é inferior a 5 anos:

    kg = (ln(P2) - ln(P1)) / (T2 - T1)

    P = P2 * e ^ (kg * (T - T2))


    Onde,
    P1: População do penúltimo senso
    P2: População do último senso
    T1: ano do penúltimo senso
    T2: ano do último senso
    T: ano da projeção
    P: População estimada para o ano de projeção.
  3. Método da curva logística
    P = K / (1 + e ^ (a – b * t))

    K = (2 * P0 * P1 * P2 – (P1 ^ 2) * (P0 + P2)) / (P0 * P2 – P1 ^ 2)

    b = - (1) / (0.4343 * d) * log ((P0 * (K – P1)) / (P1 * (K-P0)))

    a = (1) / (0.4343) * log ((K-P0) / P0)

    t = a / b


    Onde,
    P0 = População relativa ao tempo T0
    P1 = População relativa ao tempo T1
    P2 = População relativa ao tempo T2
    P = População estimada para o ano de projeção
    T1 – T0 = T2 – T1
    P1, P1 e P2 devem ser tais que P0 < P1 < P2
    P0, P1 e P2 devem ser tais que P0 * P2 < P1
    d = intervalo constante entre os anos T0, T1 e T2

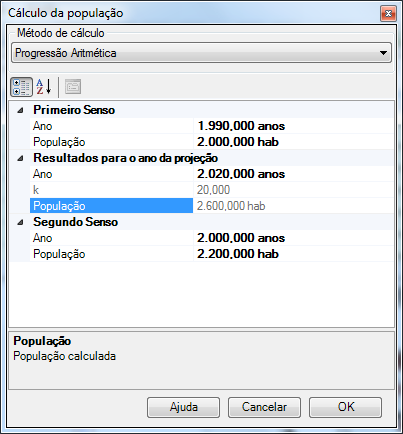

Estes cálculos podem ser feitas clicando o botão direito do mouse sobre a linha da população final:



Aparecerá este quadro:



Preencha ele e a população final será calculada.


Consumo
Consumo per-capita micro medido, normalmente 200 l/habitante/dia
Pode ser estimado pela tabela abaixo:

Porte da
comunidade
Faixa da população
(hab.)
Consumo per capita
(l/hab. Dia)
Povoado rural < 5.000 90 - 140
Vila 5.000 – 10.000 100 - 160
Pequena localidade 10.000 – 50.000 110 - 180
Cidade média 50.000 – 250.000 120 - 220
Cidade Grande > 250.000 150 - 300



Taxa de infiltração
A norma NBR 9649 da ABNT, diz:
"TI, Taxa de contribuição de infiltração, depende de condições locais tais como: O valor entre 0,05 a 1,0 l/s. Km adotado deve ser justificado. "


Taxa de contribuição em marcha inicial
Este valor é obtido pela fórmula:

TI = QMI / SEXTFIC


Onde, QMI é obtido pela fórmula:

QMI = (K2 * CTR * PINI * Q)



Taxa de contribuição em marcha final
Este valor é obtido pela fórmula:

TF = QMF / SEXTFIC


Onde, QMF é obtido pela fórmula:

QMF = (K1 * K2 * CTR * PFIM * Q)

Respeitados os coeficiente para conversão de unidades.


Tensão Trativa
O escoamento do esgoto pela tubulação deve ser tal que a tensão trativa do lodo seja maior ou igual a tensão trativa mínima, a fim de garantir que o mesmo não sedimente no mesmo.
Em geral, este valor é adotado como sendo 1 Pa (Pascal).


Densidade do lodo
Densidade do lodo escoando na tubulação
Em geral, este valor é adotado como sendo 10.000 N/m³ (Newton por metro cúbico).


Aceleração da gravidade
Adotado como 9.81 m/s². Não altere-o se você não sabe o que está fazendo!!!


Vazão mínima
Ao calcular a vazão escoando em um trecho qualquer, sele ela for inferior a vazão mínima, essa será adotada.
Uma válvula hidra descarrega cerca de 1,5 l/s, que é o valor padrão adotado.


Todos estes valores podem ser salvos de uma vez no arquivo C3DRENESG.ini, para que sejam reaproveitados em outros projetos. Para isso clique o botão direito do mouse sobre o quadro de parâmetros e clique:
