Parâmetros Específicos de Drenagem


A seguir são mostrados parâmetros específicos para redes de drenagem. Eles serão mostrados no quadro de parâmetros junto com os parâmetros gerais da planilha.

Eestilo da área
Estilo a ser definido para as hachuras das bacias de contribuição desta pipenetwork.

Cada rede pode ter um estilo diferente.

Densidade do lodo
Densidade do lodo escoando na tubulação
Em geral, este valor é adotado como sendo 10.000 N/m³ (Newton por metro cúbico).

Tempo de Recorrência
É o tempo de recorrência da chuva, ou tempo que leva para repetir uma chuva de igual intensidade e duração. Segundo a CETESB varia de 2 a 10 anos:

Local Anos
Residencial 2
Comercial 5
Áreas com edifícios públicos, aeroportos 2 a 5
Áreas altamente valorizadas 5 a 10


Em geral as prefeituras impõe este valor. Sempre pesquise na prefeitura do município onde será executada a obra se eles recomendam estes parâmetros.

O DNIT recomenda 15 anos para obras existentes e 25 para novas.

TR constante
Existem situações onde precisamos dimensionar o coletor principal com um TR maior que aquele dos ramos secundários. Use este parâmetro para habilitar a edição da coluna TR na planilha de drenagem.

Equação de Chuva
Para o cálculo de redes de drenagem, é necessário definir alguns parâmetros. Basicamente a equação de chuva a ser usada.

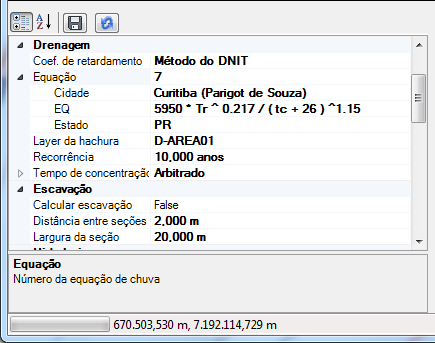

Na planilha, você encontra no canto inferior esquerdo, o quadro de parâmetros onde alterar estes parâmetros:

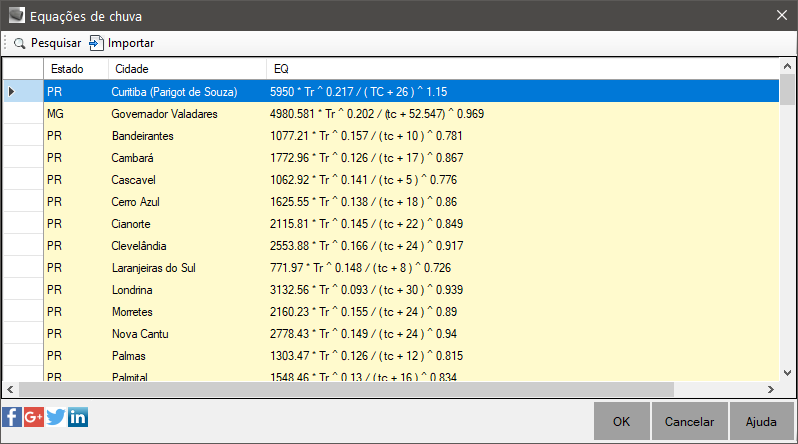

Ao clicar o item "Equação", clique no botão com 3 pontinhos e se abre uma tabela com todas as equações disponíveis:



Basta selecionar a linha correspondente. Também é possível editar a equação na tela de seleção, bem como apagar, ou ainda adicionar equações.

Ao editar as equações, tome o cuidado de escrevê-las corretamente, de maneira que ela possa ser avaliada.

A equação deve sempre ficar em função do Tempo de Recorrência (Tr) em anos e Tempo de Concentração (tc) em minutos. A resposta (I) deverá ser dada em mm/h .


Importante:
Para obter o logaritmo natural de um numero, use log(n) e para obter o logaritmo de base 10, use log10(n).

Uma boa dica é usar o programa Pluvio 2.1, é um software específico para equações de chuva de todo o Brasil. Download Pluvio.

Outra fonte para encontrar as equações de chuva é a página: http://tbn2net.appspot.com/procuraEQ
Método de cálculo
Segundo alguns autores, fórmulas baseadas no método racional apresentam um coeficiente de retardo (cr) menor que UM. É como se o método racional superdimensionasse a vazão em áreas de contribuição grandes. O C3DRENESG implementa 3 formas de calcular este coeficiente:
  1. Método Original
    Este método é implementado desde a primeira versão do C3DRENESG. A equação que devolve CR é:

    cr = A ^ (- 1 / n)


    Sendo:

    A é a área da bacia em hectares.
    n está em função da declividade da bacia:
    Declividade n Autor
     < 5/1000 4 Burkli-Ziegler
     < 1/100 5 Mc Math
     > 1/100 6 Brix
  2. Método Brasília
    Este método é utilizado pelos escritórios de Brasília-DF e a equação que devolve CR é:

    cr = A ^ (- k)

    Sendo:

    k é dado em função da área total do trecho
    A é a área em hectares da bacia:

    Valores de k:
    Área (ha) k
    0 - 10 0.0
    10 - 50 0.05
    50 - 150 0.1
    maior que 150 0.15

    Se necessário, pode-se editar esta tabela clicando o item "Coeficiente de retardamento"
  3. Método do DNIT
    Para dimensionamentos feitos usando o método do DNIT, verifique o manual de drenagem do mesmo
    A equação que devolve CR é:
    cr = A ^ (- 0.15)


    Sendo:

    A é a área da bacia
    Note que a equação só é válida para A maior que 1 hectare. Para valores menores que 1 hectare, adotar CR=1

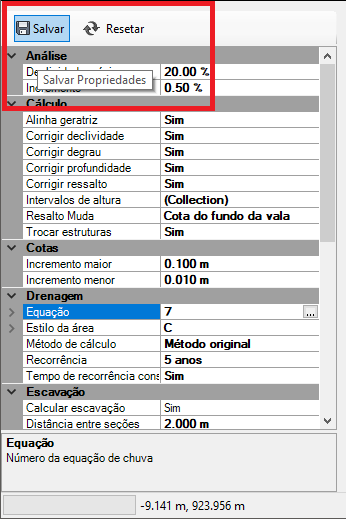

Todos estes valores podem ser salvos de uma vez no arquivo C3DDRENESG.ini, para que sejam reaproveitados em outros projetos. Para isso clique o botão direito do mouse sobre o quadro de parâmetros e clique:
