Calin
O comando CALIN define o alinhamento de referência das
estruturas e tubos.
Ao usar o comando, ele pedirá a seleção dos alinhamentos.
Se selecionar mais de um, o programa escolherá o mais
próximo, isto é, aquele em que a estrutura tenha o menor offset em relação ao alinhamento.
Em seguida, ele pergunta o offset máximo que a estrutura pode estar de um alinhamento para que ele seja o escolhido.
Assim, se o alinhamento escolhido estiver mais longe que este valor, ele não será atribuído à estrutura.
Por fim escolha as estruturas e tubos.
Opcionalmente, poderá selecionar uma rede
inteira, basta clicar Enter e selecionar a rede.
Este comando será útil quando você for usar os comandos
COffset e
CRot, pois estes dependem do alinhamento
de referência.

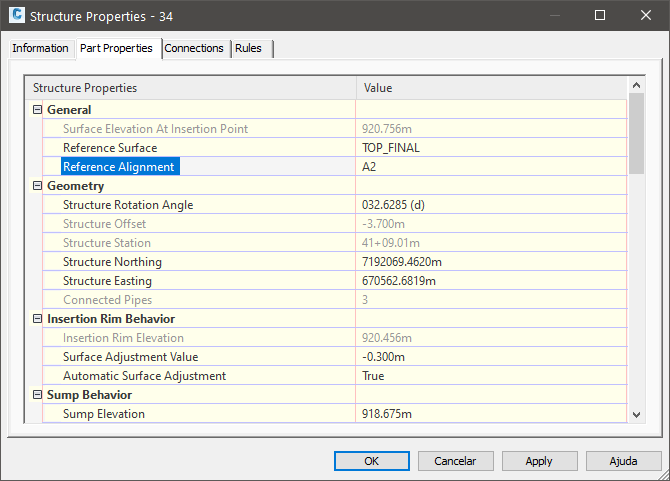

No final, o alinhamento será definido:
