IMPORTGMMAP

IMPORTGMMAP

IMPORTGMMAP2

1. Chame-o na linha de comando (comando IMPORTGMMAP), na barra de ferramentas, ou no ribbon
2. Será pedido que informe a coordenada CENTRAL da imagem. Clique no centro do seu desenho, no AutoCAD
3. Em seguida, será pedido onde salvar a imagem.
   Se o usuário querer sobrescrever um arquivo existente, só será possível se este não estiver em uso.
   Se estiver, o IMPORTGMMAP irá renomear o novo arquivo.

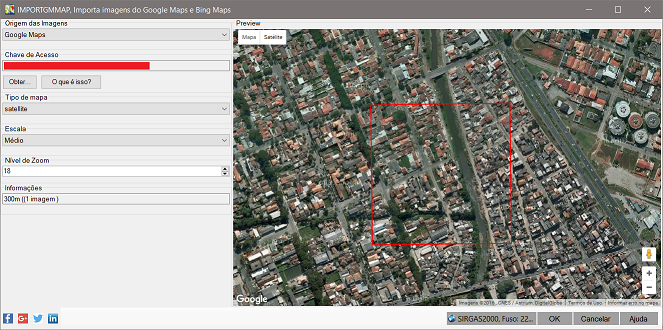

4. Na tela que se abre, configure:



   • Origem da imagem - A imagem pode ver do Google Maps ou do Bing Maps
   • Chave de Acesso - O Bing Maps e o Google Maps exigem uma chave de acesso para baixar as imagens.
     A chave de acesso é uma sequencia de letras.
     Se você não informar uma, irá receber uma mensagem de erro: 403 Proibido.
     Já o Google Maps nem sempre exige. Isso só acontece se você baixar mais imagens que os limites impostos pelo Google.

     Em todo caso, se obter o erro 403 Proibido, clique o botão Obter.... Você será direcionado a um dos links abaixo:
     • Google Maps: https://developers.google.com/maps/documentation/staticmaps/?hl=pt-br#api_key
       Siga o tutorial para saber como proceder
     • Bing Maps: http://msdn.microsoft.com/en-us/library/ff428642.aspx
       Siga o tutorial para saber como proceder

     Faça como descrito no link e preencha o campo na tela do IMPORTGMMAP.
   • Tamanho da imagem - Só se aplica ao Google Maps
     • Pequeno - Gera imagens de menor tamanho em bytes (640x640 pixels, 500KB)
     • Médio - Gera imagens de tamanho médio em bytes (1280x1280 pixels, 2MB)
     • Grande - Gera imagens de tamanho grande em bytes (2048x2048 pixels, 4MB), mas só é disponível para quem tem licença de empresa do Google
   • Tipo de mapa
     • Google Maps:
       • satellite - exibe imagens de satélite
       • roadmap - exibe a visualização de mapas rodoviários padrão
       • hybrid - exibe uma mistura de visualizações normais e de satélite
       • terrain - exibe um mapa físico com base nas informações do terreno
     • Bing Maps:
       • Aerial – Imagem de satélite
       • AerialWithLabels – Imagem de satélite mais ruas
       • Road - Apenas mapa de ruas
       • OrdnanceSurvey - Ordnance Survey imagery
       • CollinsBart - Collins Bart imagery
   • Nível de Zoom
     O nível de zoom especifica a área de cobertura do mapa.
     Simplificadamente, o nível zero mostra o Globo terrestre.
     Use a tabela abaixo como referência:



     Nível	Tamanho
     18	300x300 metros úteis
     17	600x600 metros úteis
     16	1200x1200 metros úteis


     Perceba que baixando o nível de zoom em uma unidade, a área de cobertura dobra de largura e de altura.
     A imagem resultante ainda terá 1280x1280 pixels ou 640x640 pixels dependendo do tamanho escolhido acima.
     Não use níveis de zoom menores que 12 por exemplo. A área de cobertura será muito grande, perdendo qualidade
   • Imagens - Informa quantas imagens poderão ser importadas e suas dimensões.
5. Observe ainda que você deve configurar o referencial, se é SAD69, ou WGS84. Também deve informar o fuso e hemisfério que o projeto está e por fim, deve informar também, se a transformação de coordenadas locais deve ser aplicada. Note: O sistema de coordenadas WCS (world coordinate system) do AutoCAD pode ser coincidente com o UTM (universal transverse mercator) se for, desmarque o item transformar coordenadas. Se WCS é diferente de UTM, marque a opção de transformação e informe as coordenadas UTM e coordenadas locais (no sistema WCS do AutoCAD) da referência e da rotação. Isso se faz clicando o botão


   Na tela que se abre, aparecem estas opções:


   É muito importante ler a explicação da tela acima
6. Clique OK

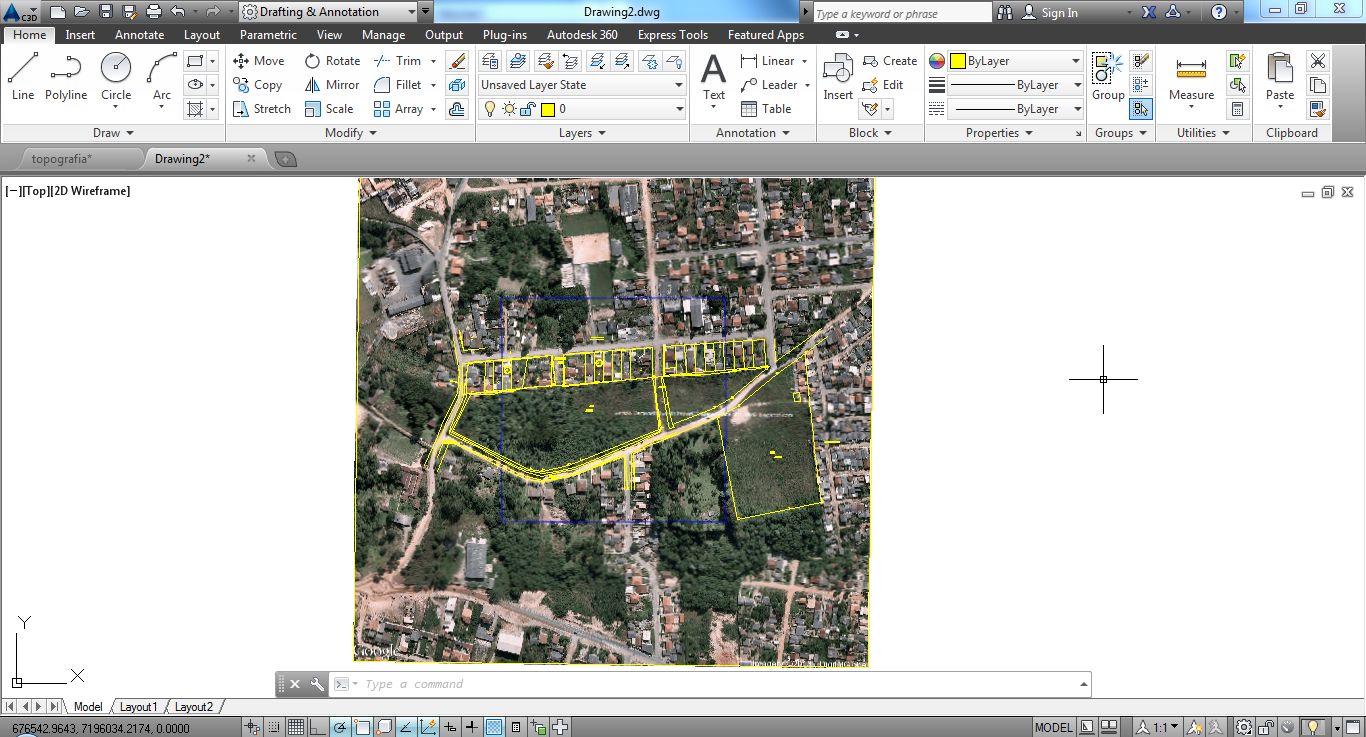

   O arquivo da imagem será inserido no AutoCAD:




IMPORTGMMAP2
