SWMM - Series temporales - Controles

A Series temporales de controles debe utilizarse con el Controles Swmm más concretamente en el acciones cuando desee establecer el AJUSTE una serie de control

El significado de AJUSTE depende del objeto que se controle:

• Bombas es un multiplicador aplicado al caudal calculado a partir de la curva de la bomba (o la velocidad relativa de la bomba para una bomba de TIPO 5)
• Agujeros es la cantidad fraccionaria que el orificio está completamente abierto (el orificio se controla bajando o subiendo una compuerta horizontal desde la parte superior del orificio)
• Aliviaderos es la cantidad fraccionaria del francobordo original que existe (es decir, el aliviadero se controla subiendo o bajando la altura de la cresta)
• Salidas es un multiplicador aplicado al caudal calculado a partir de la curva de salida nominal

Esta serie tiene las siguientes propiedades:

• Identificación
  • Descripción (Description, String) - Utilice una descripción amigable cuando el nombre del artículo no sea suficiente
  • Nombre (Name, String) - nombre del artículo
    Evite los nombres demasiado largos o que contengan los siguientes caracteres: '*', '>', '<', '/', '', '"', ':', ';', '|', '=', '`', '#', ',', '?'
• Evaluación de errores
  • Prioridad (Priority, Enum) - - Información sobre el estado actual del elemento. Puede ser:
    • Neutro: no hay problema
    • Crítico: Algún problema que impide calcular o utilizar el artículo
  • Evaluación de Errores (CurveError, Enum) - Resultado de la evaluación de datos
  • Datos de Curva (CurveData, IlistClonavel) - los datos de la serie temporal, con las columnas:
    • Fecha (Date, Double) - el valor de la fecha para simulaciones de varios días
    • Tiempo (Time, Double) - el valor de la hora en el día especificado en la fecha (si existe)
    • Valor (Value, Double) - el valor a utilizar
• SWMM
  • Fecha de Inicio (StartDate, Double) - Fecha de inicio de la simulación
  • Hora de Inicio (StartTime, Double) - Hora del día en que comienza la simulación
  • Fecha Final (EndDate, Double) - Fecha en la que debe finalizar la simulación
  • Hora de Finalización (EndTime, Double) - Hora en la que debe finalizar la simulación

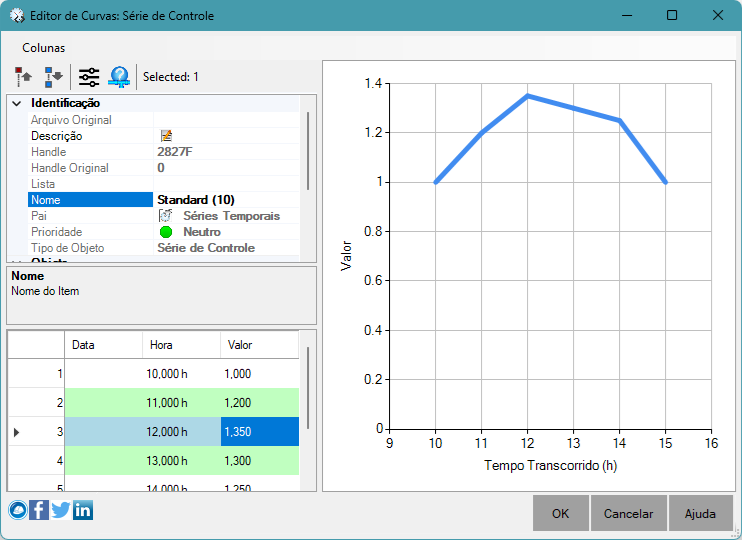

Los datos se introducen en la tabla y se representan en el gráfico para una mejor visualización:

Véase también: Normas de control SWMM
