SCONNECTOR

El comando SCONNECTOR activa/desactiva el CONECTOR OSNAP.

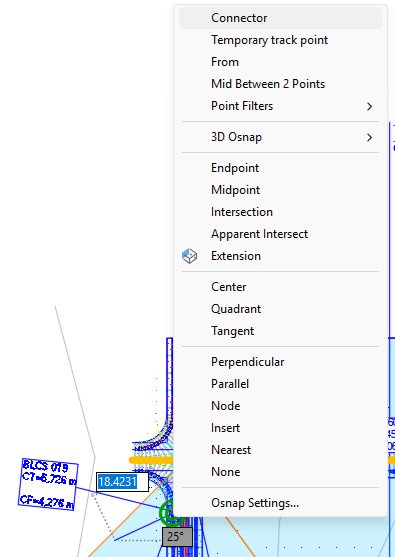

Se puede acceder al comando en el menú contextual de Ajuste a objetos (Mayús + clic derecho), igual que para el ENDPOINT:

Su aspecto es el siguiente:

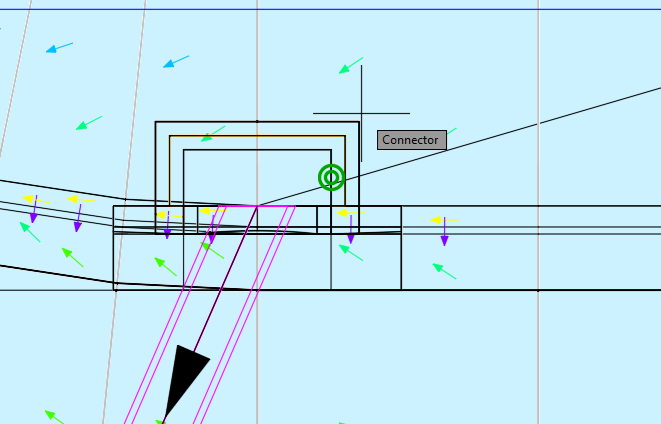

Al iniciar la red, el punto de inserción del Cuando la estructura se aproxima al punto inicial o final del tubo, el programa muestra que puede conectarse:

Observe que aparece el icono que indica que los dispositivos se conectarán al hacer clic en el punto.

También aparecen todos los conectores de los dispositivos, que pueden estar en el color indicado:

• rojo: El dispositivo no puede conectarse a este conector porque infringe una de las reglas de conexión
• verde: El dispositivo puede conectarse a este conector. este conector

Si acerca el dispositivo lineal y sujeta el conector Osnap, este se estirará hasta el conector.

Los conectores aparecen en los dispositivos cuyo modelador implementa la herramienta Conector.
