SOLIDOS Modeler - Edge

Edge - Extrae la arista de un sólido cerca de un punto especificado:

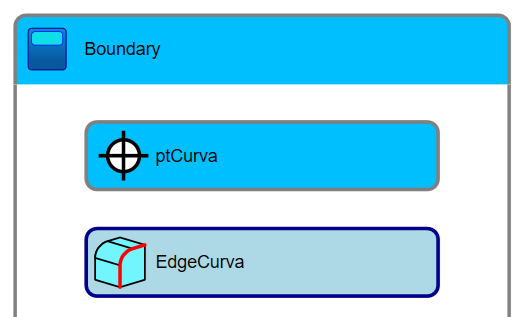

Ejemplo de uso: Para obtener una arista de un sólido, utilice la actividad Edge y especifique el punto de referencia. La actividad devolverá una curva que representa la arista del sólido en ese punto:

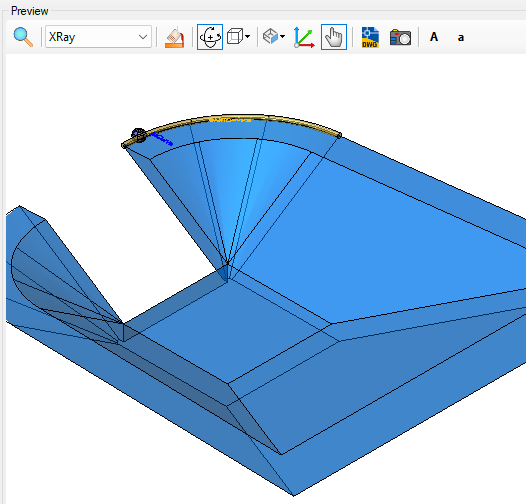

Esto resulta útil para procesar la arista para el comando SEXTRACTBOUNDARIES utilizando el flujo adicional Boundaries, o para el flujo adicional que aplica un sombreado al dispositivo. En el ejemplo anterior, el dispositivo es un "Disipador para entrada de alcantarilla enterrada (DER-SP)". Su geometría puede dificultar un poco el cálculo del contorno del sombreado. Esta herramienta simplifica considerablemente el proceso, ya que basta con especificar el punto de referencia y la actividad Edge devuelve la curva de la arista.

La actividad Edge tiene las siguientes propiedades:

• Identificación
  • Nombre: nombre de la actividad
    El nombre de la actividad debe seguir las reglas de nomenclatura
  • Sólido: nombre del sólido que se va a procesar
  • Desde el punto: nombre del punto más cercano a la arista deseada
  • Objeto visible: indica si la geometría debe dibujarse o no en la vista previa

Si el texto parece demasiado grande o pequeño, o si la esfera que representa el punto se ve demasiado grande o pequeña, utilice los botones (A, a, , ) situados en la parte superior de la pantalla para ajustar la vista previa.

Propiedades (para su uso en expresiones VB)

implementa las propiedades de las curvas

Métodos (para su uso en expresiones VB)

implementa los métodos de las curvas
