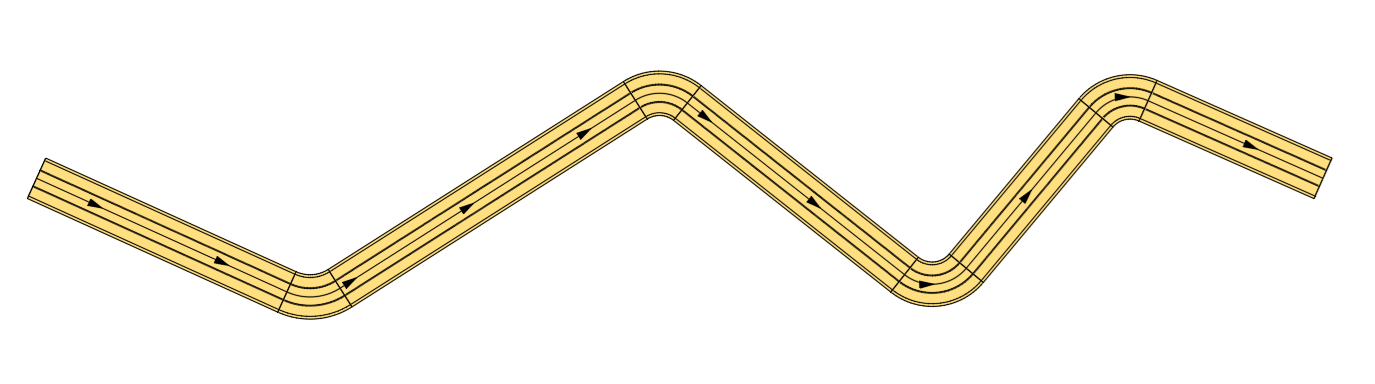

Al crear un dibujo de presentación en planta, es común representar un patrón de sombreado debajo del dispositivo, junto con flechas direccionales, la línea central o la proyección en planta. En SOLIDOS, para dibujar dicho sombreado, debe definir uno o más polígonos cerrados que sirvan como límites para el patrón de sombreado del dispositivo; por ejemplo:

Dado que cada dispositivo tiene una geometría única, la persona que lo modela debe determinar cómo será la geometría del límite. Por lo tanto, el modelador incluye un flujo de trabajo específico para este propósito:

Tenga en cuenta que, en este caso, el límite generado para su uso con el comando
SEXTRACTBOUNDARIES coincide con el límite requerido para el patrón de sombreado. Por lo tanto, podemos reutilizarlo —como se muestra en la imagen— estableciendo la siguiente condición en el flujo de trabajo:
Aquí, CalcBoundaries indica que el flujo de trabajo se utilizará para calcular el límite de recorte de la superficie seleccionada, mientras que CalcHatches indica al flujo de trabajo que calcule el límite del sombreado.
Tenga en cuenta que no es necesario que sean idénticos, ni que se calculen ambos.
Por ejemplo, en el caso de las tuberías, estas se encuentran enterradas.
Esto significa que no son visibles desde arriba en el terreno natural y, por lo tanto, no es necesario cortar la superficie utilizando el comando
SEXTRACTBOUNDARIES.
