SWMM - Série Temporal - Volume

Uma Série Temporal de Volume descreve a variação da chuva em função do tempo em Pluviômetros

Uma Série Temporal de Temperatura descreve a variação da temperatura em função do tempo

Esta série tem as seguintes propriedades:

• Identificação
  • Descrição (Description, String) - Use uma descrição amigável quando o nome do item não for suficiente
  • Nome (Name, String) - nome do item
    Evite nomes muito compridos, ou que contenham os seguintes caracteres: '*', '>', '<', '/', '\', '"', ':', ';', '|', '=', '`', '#', ',', '?'
• Objeto
  • Prioridade (Priority, Enum) - Informação sobre o estado atual do item. Pode ser:
    • Neutro: sem problemas
    • Crítico: Algum problema que impede o cálculo ou uso do item
  • Avaliação de Erros (CurveError, Enum) Resultado da avaliação dos dados
  • Dados da Curva (CurveData, IListClonavel) - os dados da série temporal, com as colunas:
    • Data (Date, Double) - o valor da data para simulações com vários dias
    • Hora (Time, Double) - o valor da hora no dia especificado na data (se houver)
    • Valor (Value, Double) - o valor a ser usado
• SWMM - Vem das configurações do SWMM
  • Data Inicial (StartDate, Double) - Data quando a simulação começa
  • Hora Inicial (StartTime, Double) - Hora do dia em que a simulação começa
  • Data Final (EndDate, Double) - Data quando a simulação termina
  • Hora Final (EndTime, Double) - Hora do dia em que a simulação termina
• Série Temporal
  • Origem dos Dados - Origem dos dados da série temporal
    Pode ser:
    • Valores Arbitrados
      Neste caso, informe manualmente os valores na tabela
    • Equação de Chuva
      Neste caso, preencha os dados:
      • Equação de Chuva (Equation, Equation) - a equação de chuva configurada em Toolspace / Configurações / Padrões / Drenagem / Equação de Chuva
      • Tempo de Recorrência (TR, Double) - É o tempo de recorrência da chuva em anos, ou tempo que leva para repetir uma chuva de igual intensidade e duração
      • Duração da Chuva (RainDuration, Double) - Duração total da chuva a distribuir
      • Duração do Intervalo (IntervalDuration, Double) - Duração de um intervalo na série temporal
      • Data de Início (StartRainDate,Double) - Data de início da chuva
      • Hora do Início (StartRainTime, Double) - Hora do início da chuva
      • Número de Intervalos - (NumIntervals, Double) - Número de intervalos calculados
        Duração da Chuva / Intervalo
      Com estes parâmetros a tabela de dados será preenchida automaticamente, usando o método de blocos alternados

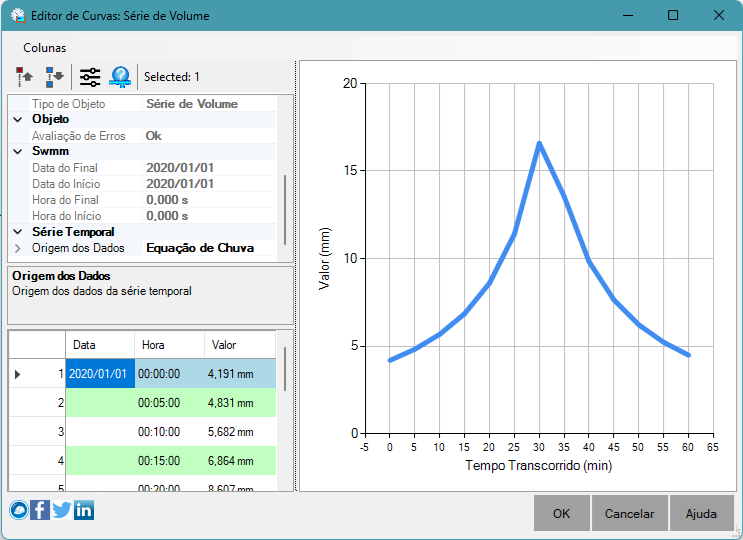

Os dados são preenchidos na tabela e plotados no gráfico para melhor visualização:

Veja também: Séries Temporais
