SCREATEALIGN

O comando SCREATEALIGN Cria um alinhamento passando pelas estruturas de montante e jusante selecionadas. Este comando também pode criar perfil da superfície e o Profile View

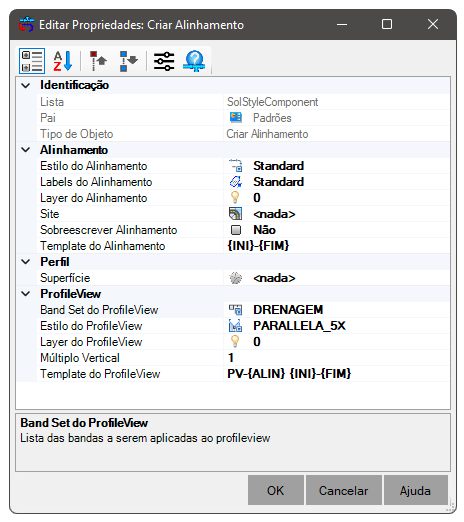

Para usar, chame SCREATEALIGN na linha de comando, menu, barra de ferramentas ou no Ribbon.Ao chamar o comando, será mostrado a seguinte tela:

Nela, configure as propriedades para cada item a ser criado.

Para que o comando funcione, algumas regras devem ser seguidas:

• A seleção dos dispositivos deve ser no sentido que se quer o alinhamento
• Os dispositivos devem estar conectados de tal forma que um caminho possa ser traçado. Use o comando SCONNECT ou SDISCONNECT se necessário

Note: Se não precisar de desenhar o Profile View, deixe o estilo como <nada>.

Se não precisar desenhar o perfil de superfície, deixe o campo do nome da superfície como <nada>.

Se o Profile View for desenhado, as projeções serão criadas usando os estilo configurados nas propriedades da rede ao qual o dispositivo pertence:

Note: Para que seja possível usar este comando, uma licença é necessária.
