SCONNECTOR

O comando SCONNECTOR habilita/desabilita o OSNAP CONNECTOR

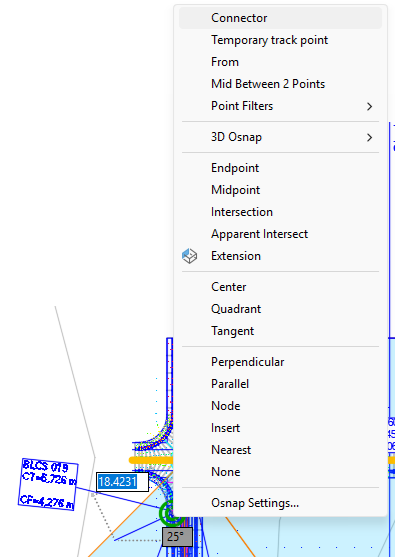

O comando pode ser acessado no menu de contexto do Object Snap (shift + botão direito do mouse), tal como para o ENDPOINT:

Sua aparencia é esta:

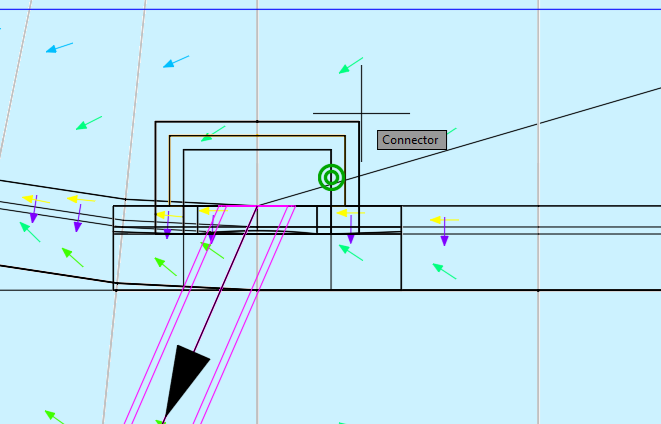

Quando se está lançando a rede, ao aproximar o ponto de inserção da estrutura ao ponto inicial ou final do tubo, o programa mostra que pode conectar:

Observe que aparece o ícone indicando que os dispositivos serão conectados se o ponto for clicado

Aparecem ainda, todos os conectores do dispositivo, podendo ser na cor:

• vermelho: O dispositivo não pode se conectar a este conector pois viola uma das regras de conexão
• verde: O dispositivo pode se conectar neste dispositivo, neste conector

Caso aproxime o dispositivo linear e capture o osnap conector, este será esticado até o conector

Os conectores aparecem nos dispositivos, cujo modelador implementa a ferramenta Conector
