Gráfico Temporal do Epanet

Um gráfico temporal do EPANET, mostra as informações da simulação em função do tempo transcorrido na simulação. Esta simulação deve ter uma data/hora de início diferente da data/hora do final da simulação e um intervalo diferente de zero, para que produza resultados (veja o tópico Epanet / Intervalos, para saber mais).

Um gráfico de simulação temporal, possui as seguintes propriedades:

• Identificação
  • Descrição - Use uma descrição amigável quando o nome do item não for suficiente
  • Nome - Nome do Item
  • Prioridade - Informação sobre o estado atual do item. Pode ser: Neutro: sem problemas Aviso: algum problema, mas que não impede o uso ou cálculo Crítico: Algum problema que impede o cálculo ou uso do item
  • Tipo de Objeto - Tipo de Objeto
• Objeto
  • Avaliação de Erros - Resultado da avaliação dos dados
    Os dados fornecidos são avaliadas para que o gráfico possa ser desenhado. Se não puder, um dos erros abaixo podem aparecer:
    • O EPANET não está calculado - use o comando EPANETCALC para calcular
    • Dados insuficientes - faltam itens de dados na planilha de séries - adicione ao menos um item na planilha:


    • Intervalo - indica que o intervalo do gráfico não está contido no intervalo da simulação:
      • A data/hora de início do gráfico é menor que a data/hora do início da simulação
      • A data/hora do final do gráfico é maior que a data/hora do final da simulação
      • A data/hora de início do gráfico é igual a A data/hora do final do gráfico

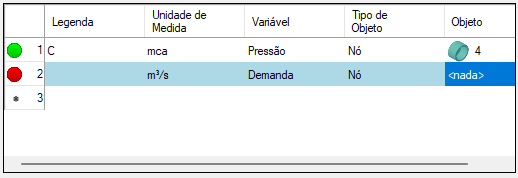

    • Alguma das séries temporais está com problemas - observe qual série está marcada com bolinha vermelha :


• Gráfico - indica o início e fim do gráfico
  • Data Final - Data em que o gráfico termina
    Tem de ser menor ou igual a data final da simulação
  • Data Inicial - Data em que o gráfico começa
    Tem de ser maior ou igual a data inicial da simulação
  • Hora Final - Hora em que o gráfico termina
    Tem de ser menor ou igual a hora final da simulação
  • Hora Inicial - Hora em que o gráfico começa
    Tem de ser maior ou igual a hora inicial da simulação
  • Eixo X - formato do eixo X
    Pode ser:
    • Data - os dados são mostrados em suas respectivas datas
    • Tempo transcorrido - os dados são mostrados em relação ao início da simulação em dias, horas, minutos ou segundos

Para que um gráfico possa ser plotado, é necessário fornecer dados. Estes dados podem vir de:

• Nós - os nós do EPANET
  É necessário selecionar o nó da rede que se quer monitorar
  • Demanda
  • Carga Hidráulica
  • Pressão
  • Qualidade
• Links - os links do EPANET
  É necessário selecionar o link da rede que se quer monitorar
  • Vazão
  • Velocidade
  • Perda de Carga
  • Qualidade
  • Status
  • Configuração
  • Taxa de Reação
  • Fator de Atrito

Para criar um gráfico temporal, use o comando EPANETPLOT
