Solids Builder - Links do SWMM - Bocal

Os Bocais são dispositivos de controle de fluxo normalmente usados para controlar saídas de unidades de armazenamento.

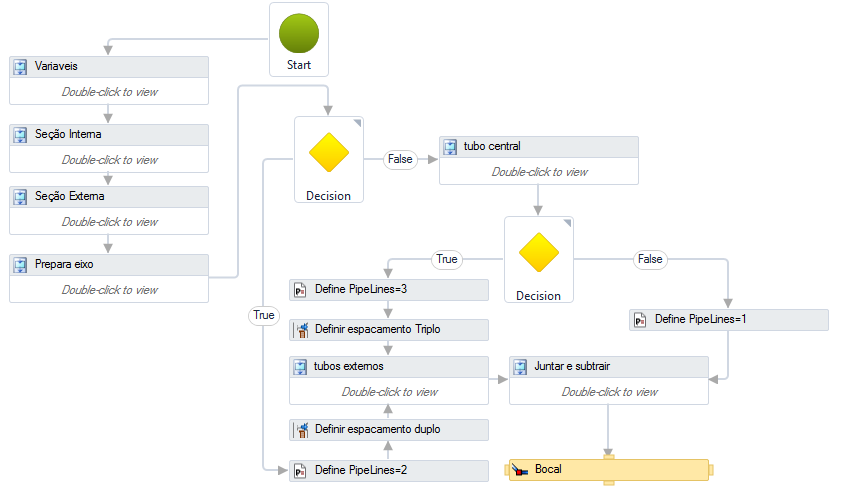

Quando se quer definir um dispositivo como sendo uma bocal, deve-se adicionar a ferramenta Bocal ao modelador:

Ao adicionar a ferramenta bocal, preencha suas propriedades, no quadro propriedades da ferramenta:

No modelador, devem ser preenchidas as seguintes propriedades:

• Identificação
  • Nome - nome da atividade
    O nome do ponto deve seguir as regras de nomenclatura
  • Descrição - quando o nome da atividade não é o suficiente para dar contexto a atividade, use o campo descrição
• SWMM
  • Dispositivo de Retenção - SIM, se o vertedouro tiver uma comporta que impede o refluxo,
    NãO, se não
  • Elevação da Entrada - Elevação da geratriz inferior interna inicial do conduto

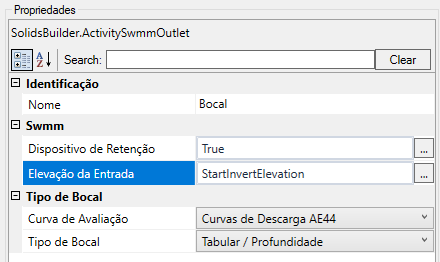

    Esta é uma propriedade que depende da geometria do conduto, então deve estar amarrada a ao ponto inicial deste, por exemplo:

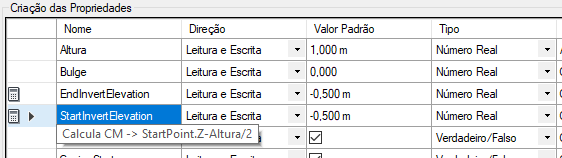

    Na imagem acima, StartInvertElevation está definido no quadro de propriedades do modelo:


• Tipo de Bocal - Método de definição do fluxo (Q) como uma função da profundidade da borda livre ou altura manométrica (y) através da saída
  Pode Ser:
  • FUNCIONAL / PROFUNDIDADE - usa uma função de potência Q = Ay^B onde y é a profundidade da borda livre acima da abertura da entrada
    Neste caso, preencha:
    • Expoente - Expoente (B) usado para a relação funcional entre profundidade ou carga e taxa de fluxo
    • Coeficiente - Coeficiente (A) para a relação funcional entre profundidade ou carga e taxa de fluxo
  • FUNCIONAL / CARGA - usa uma função de potência Q = Ay^B onde y é a diferença de carga na entrada
    Neste caso, preencha:
    • Expoente - Expoente (B) usado para a relação funcional entre profundidade ou carga e taxa de fluxo
    • Coeficiente - Coeficiente (A) para a relação funcional entre profundidade ou carga e taxa de fluxo
  • TABULAR / PROFUNDIDADE - usa uma curva tabulada de fluxo versus valores de profundidade da borda livre
    Neste caso, preencha:
    • Curva de Avaliação - curva de classificação contendo a relação entre profundidade ou carga e taxa de fluxo
  • TABULAR / CARGA - usa uma curva tabulada de fluxo versus valores de diferença de carga
    Neste caso, preencha:
    • Curva de Avaliação - curva de classificação contendo a relação entre profundidade ou carga e taxa de fluxo
