Solids Builder - Plano (3 pontos)

Plano (3 pontos) - cria um plano de referência que passa por três pontos conhecidos:

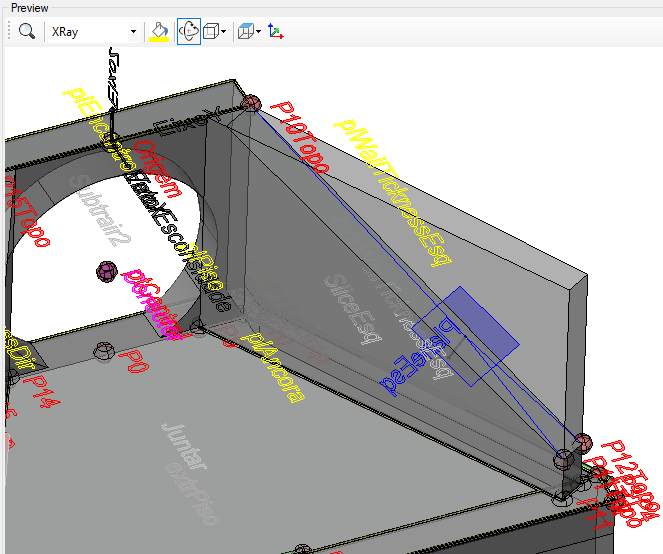

Planos são usados em transformações do tipo Espelhar ou em manipulações de sólidos do tipo Cortar. No exemplo abaixo, a parte superior da parede lateral da ala é cortada num plano que passa por três pontos. Estes pontos são indicados na figura por linhas azuis:

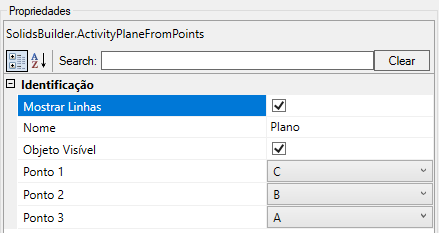

A atividade Plano (3 pontos) tem a seguintes propriedades:

• Identificação
  • Nome - nome da atividade
    O nome do ponto deve seguir as regras de nomenclatura
  • Ponto 1 - nome do ponto de número 1
  • Ponto 2 - nome do ponto de número 2
  • Ponto 3 - nome do ponto de número 3
  • Mostrar Linhas - desenha linhas (as linhas azuis no exemplo da ala) conectando os três pontos informados à origem calculada do plano (que estará no centroide do triângulo)
  • Objeto Visível - indica se o ponto deve ou não ser desenhado no preview

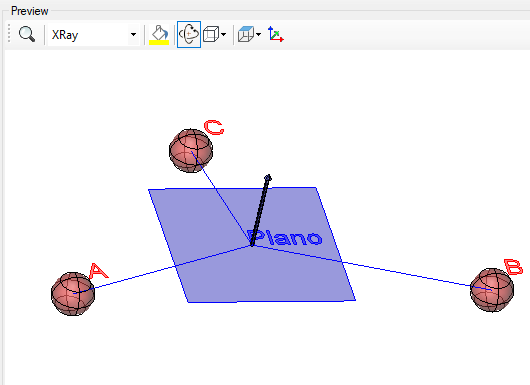

Note que o desenho representa um retângulo para o plano em si. Este retângulo é meramente ilustrativo, tem a função de indicar onde está o plano.

Caso o texto fique muito grande/pequeno, ou a esfera que representa o ponto fique muito grande ou pequena, use o botões (A, a, , ) no topo da tela para alterar o preview

Propriedades (para usar nas expressões VB)

implementa as propriedades dos planos

Métodos (para usar nas expressões VB)

implementa os métodos dos planos
