As propriedades de um Segmento são:
| Propriedade | Tipo | Descrição |
|---|---|---|
| Início | Inteiro | Número do vértice inicial |
| Fim | Inteiro | Número do vértice final |
| Nome | Texto |
Nome do vértice inicial.
Na versão do Civil 3D, serão buscados CogoPoints nos vértices do polígono para informar o nome do vértice, sendo usada a propriedade Name, se existir, caso contrário, Point Number Já na versão do AutoCAD, serão buscados blocos que são definidos nas configurações |
| Descrição | Texto |
Descrição do vértice inicial Na versão do Civil 3D, serão buscados CogoPoints nos vértices do polígono para informar a descrição do vértice, sendo usada a propriedade Raw Description Já na versão do AutoCAD, serão buscados blocos que são definidos nas configurações |
| Vértice Inicial | Expansivo | Vértice inicial |
| Vértice Final | Expansivo | Vértice final |
| Comprimento | Dimensão | Comprimento do segmento |
| Arco | Expansivo | Use para criar a macro dos segmentos em arco |
| Reta | Expansivo | Use para criar a macro dos segmentos retos |
Note: Uma aresta da polilinha que gera o polígono pode gerar um ou mais segmentos, visto que esta aresta pode fazer divisa com um ou mais confrontantes. Nestes casos, o programa cria um segmento para cada confrontante. Isso acontece, por exemplo, nesta imagem:

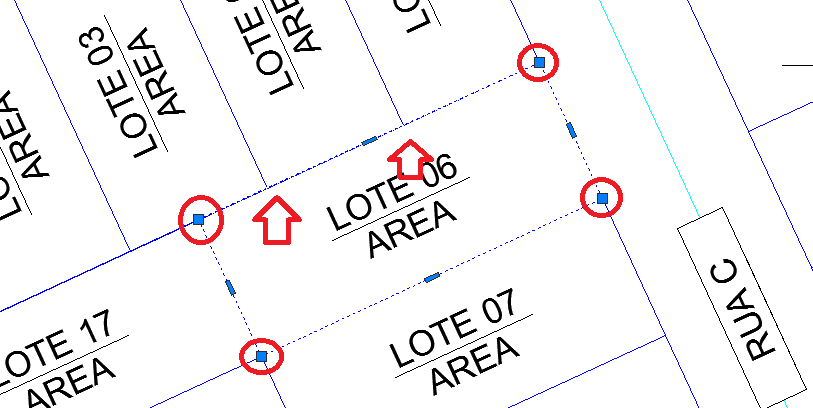

Note que somente os vértices assinalados realmente estão na polilinha. Mas ao ser processado como polígono, serão incluídos os dois pontos marcados com setas.

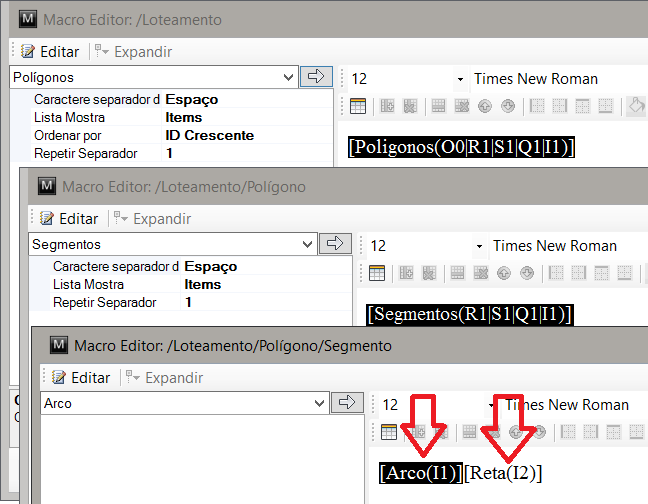

Para o caso de polígonos com segmentos em arco e em reta, será necessário incluir as duas macros, usando as propriedades Arco e Reta, assim:
Os Segmentos pode ser:
