Vértice


As propriedades de um Vértice são:

Propriedade Tipo Descrição
ID Inteiro ID do vértice na polilinha que define os limites do lote, começando em zero
Contador Inteiro Contador que diz a posição relativa ao vértice inicial que é o contador 1
Nome Texto Nome do vértice.
Na versão do Civil 3D, serão buscados Cogo Points nos vértices
do polígono para informar o nome do vértice, sendo usada a
propriedade Name, se existir, caso contrário, Point Number

Já na versão do AutoCAD, serão buscados blocos que são
definidos nas configurações
Descrição Texto Descrição do vértice
Na versão do Civil 3D, serão buscados Cogo Points nos vértices
do polígono para informar a descrição do vértice, sendo usada a
propriedade Raw Description

Já na versão do AutoCAD, serão buscados blocos que são
definidos nas configurações
Coordenada Coordenada Coordenada do vértice
Estaca à Frente Estaca Estaca no eixo da rua confrontante ao segmento do qual o vértice é o início
Offset à Frente Dimensão Distância perpendicular do vértice ao eixo da rua confrontante ao segmento do qual o vértice é o início
Estaca Voltando Estaca Estaca no eixo da rua confrontante ao segmento do qual o vértice é o final
Offset Voltando Dimensão Distância perpendicular do vértice ao eixo da rua confrontante ao segmento do qual o vértice é o final

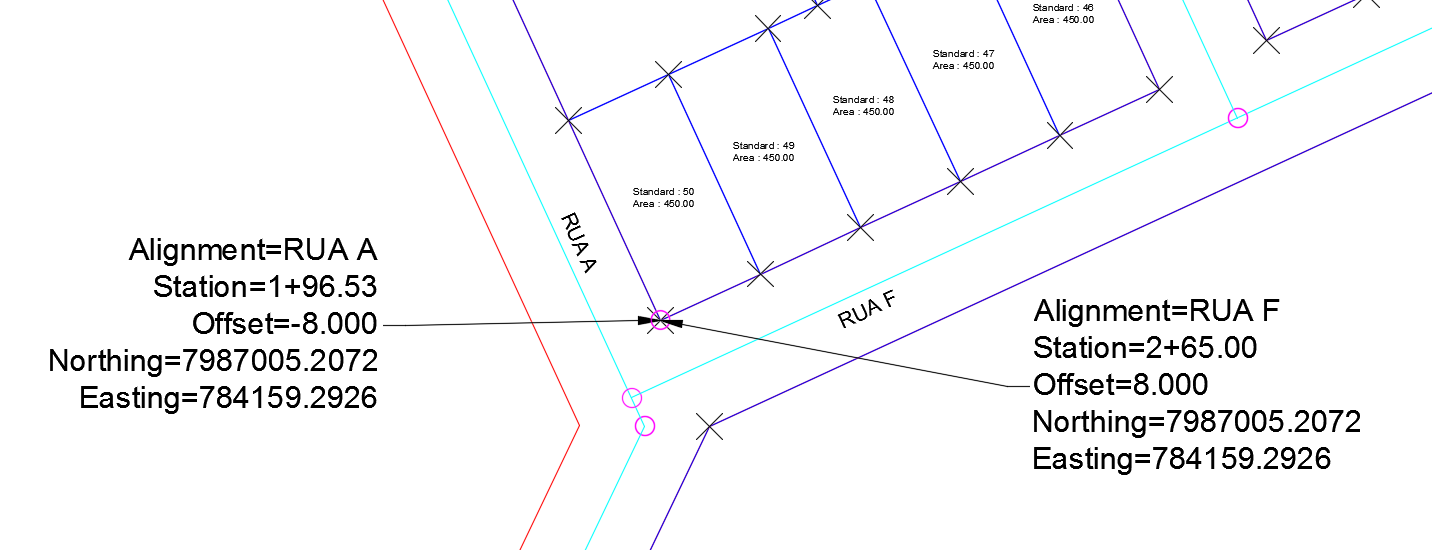

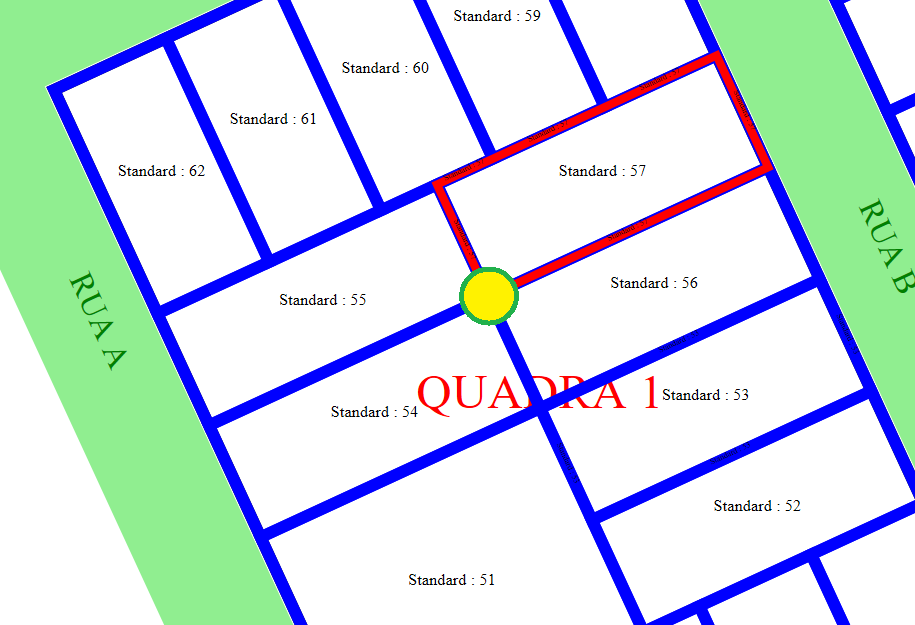

Com relação à estaca e offset do vérice, observe a figura abaixo para compreender porque existem à frente e voltando:
