Configuração

O programa C3DMEMO precisa ser configurado para funcionar corretamente.

Esta configuração depende da plataforma onde o programa roda:

• Autodesk Civil 3D
• Autodesk AutoCAD, ZWCAD, BRICSCAD e GSTARCAD

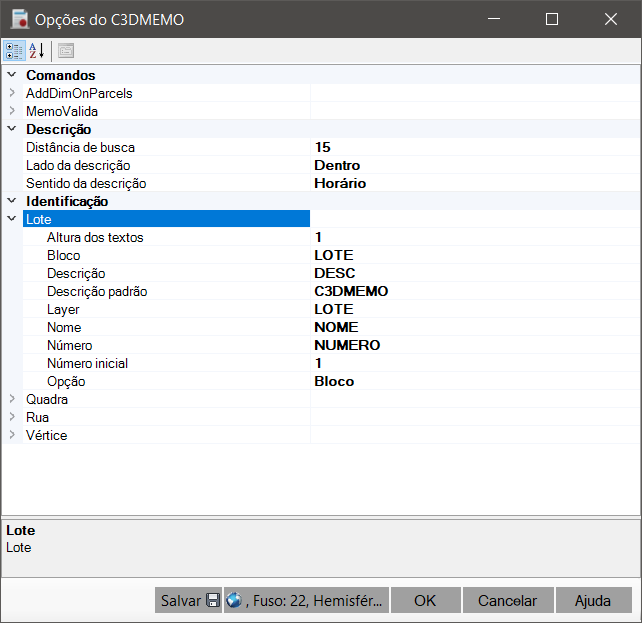

Sempre que chamar algum comando, será mostrada a tela abaixo:

As configurações são:

• Descrição
  • Sentido da descrição - Controla como serão lidos os vértices dos lotes. Pode ser:
    • Sentido horário - força a leitura dos vértices de todos os lotes no sentido horário
    • Sentido Anti horário - força a leitura dos vértices de todos os lotes no sentido anti horário
    • Como desenhado - lê os vértices dos lotes no sentido em que foram originalmente criados
  • Posição do observador - Controla a posição relativa do observador do lote, isso altera a percepção do lado esquerdo e direito do lote
  • Máxima distância de busca do eixo da rua - para o C3DMEMO identificar um eixo de rua como um confrontante, ele busca do ponto médio de um segmento, perpendicular a este, até uma distância definida neste parâmetro

Note que os campos relacionados a identificação ficam desabilitados no caso do programa estar rodando sobre o Civil 3D, uma vez que neste, se trabalha com parcels, alignments e CogoPoints.
