Arcos

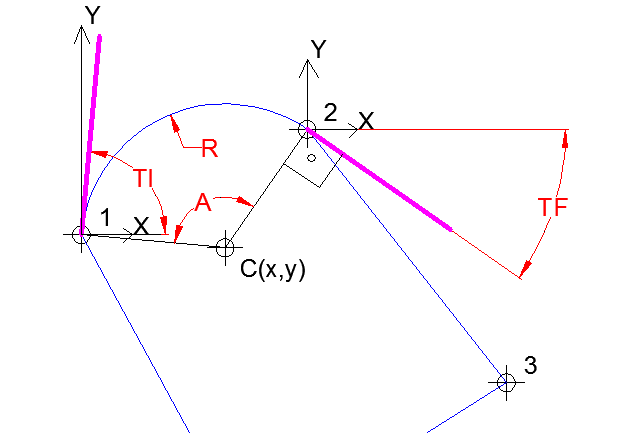

Além das propriedades do segmento, os Arcos ainda contém:

Propriedade Tipo Descrição
Centro Coordenada Coordenada do centro do segmento em arco (C)
Corda Dimensão Distância reta entre o ponto inicial e final
Raio Dimensão Raio do arco (R)
Ângulo Central Ângulo Ângulo central do segmento de arco (A)
Tangente Inicial Ângulo Ângulo da tangente ao arco no ponto inicial do segmento de arco(TI)
Tangente Final Ângulo Ângulo da tangente ao arco no ponto final do segmento de arco (TF)
Sentido do Arco Texto Sentido de desenvolvimento do arco (horário ou anti-horário)
Lado do Arco Texto Lado do arco em relação à corda (direito ou esquerdo)
Lado da deflexão Texto Lado para o qual deflete o segmento em relação ao segmento anterior. Pode ser:
  • Deflete à direita
  • Deflete à esquerda
