STREETVIEW

O comando STREETVIEW abre uma Pallet com uma janela para o Google STREETVIEW, possibilitando a iteração de uma linha que você insere no desenho, que marca a posição e direção do observador.

Para usar o comando:

1. Chame-o na linha de comando (comando STREETVIEW), na barra de ferramentas, ou no ribbon
2. Pode ser pedido que você clique dois pontos, indicando a posição onde o observador está e outro para mostra a direção que ele olha
3. Configure o Referencial (datum, elipsoide e transformação de coordenadas), clicando o ícone
4. Após a Pallet abrir, se não aparecer imagem alguma, mova a linha que foi desenhada na tela do desenho

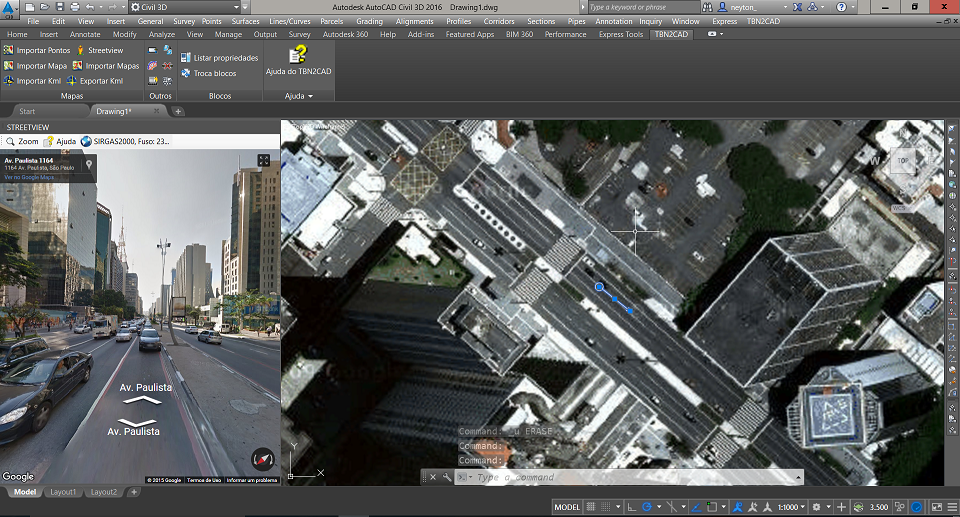

O resultado será parecido com este:

Você pode:

• Mover a seta no AutoCAD e a imagem será reposicionada
• Mover ou girar a imagem do STREETVIEW e a seta será reposicionada

Observações:

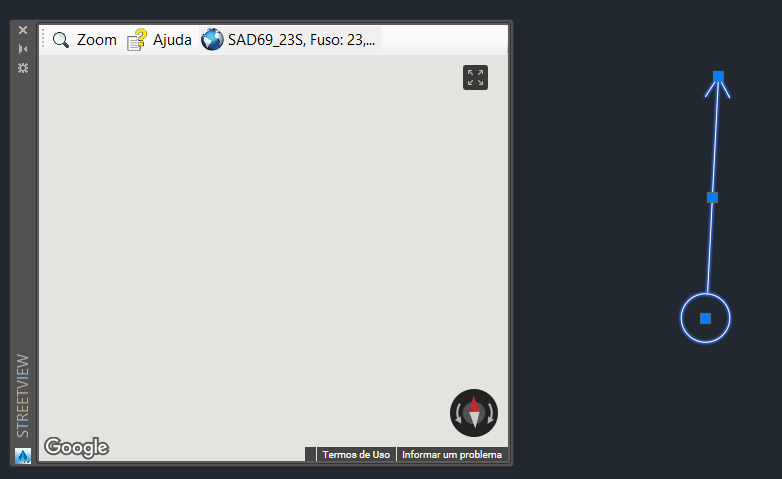

Caso não apareça imagem na ToolPallet do STREETVIEW, significa que as coordenadas não são válidas.

Para se certificar que a imagem apareça, é necessário corrigir a posição da seta. Siga estes passos:

1. Na toolpallet, clique o botão Referencial

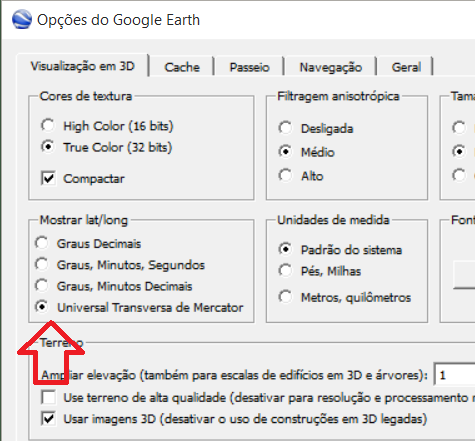

   Na imagem acima, escolhi o SAD69_23S (botão com ícone do planeta) e apliquei parâmetros de transformação para as coordenadas UTM conhecidas. Se você não sabe como fazer isso, abra o Google Earth, configure para mostrar coordenadas UTM:

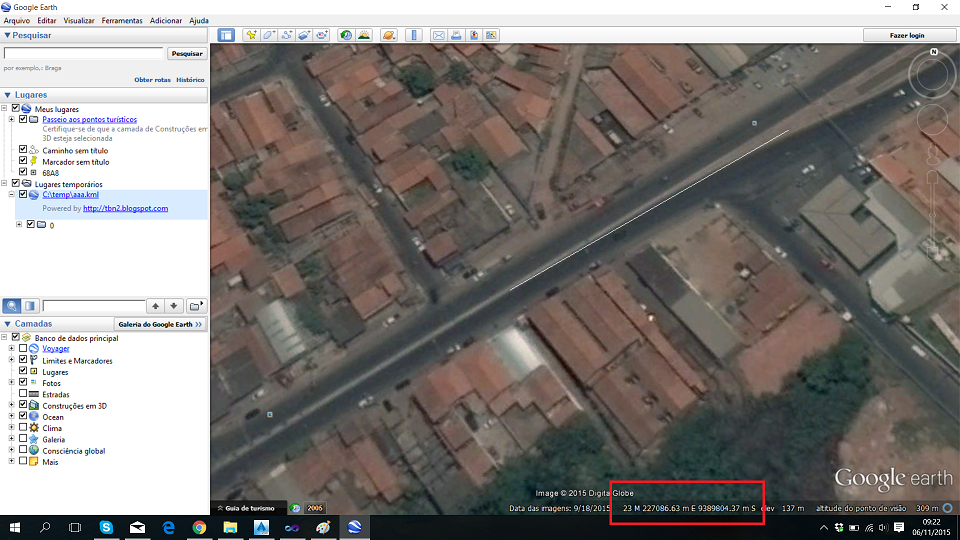

   Navegue até o seu ponto de interesse e veja as coordenadas aproximadas:


   Agora, na tela do Referencial marque a opção Transformação e configure as coordenadas:


2. Agora, movimente a linha do STREETVIEW, e veja a imagem:



No exemplo, eu inseri uma imagem do Google Maps, usando o comando IMPORTGMMAP com as mesmas opções de transformação de coordenadas.
