MprofHatch

O comando MPROFHATCH foi desenvolvido para facilitar a criação de hachuras de corte e aterro em vários profileviews ao mesmo tempo.

Não raro temos um loteamento com N alinhamentos os quais precisamos criar profileviews e em muitos casos precisamos hachurar os cortes e aterros. Isso pode ser bem demorado se você tiver muitos profileviews.

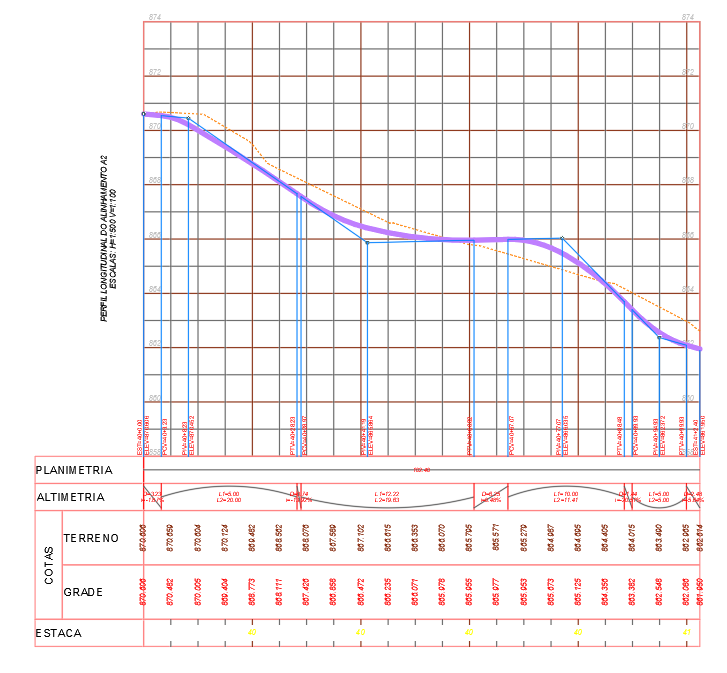

Então vamos lá, para usar o comando, tenha vários profileviews já com perfil de terreno e greide, em seguida chame o comando MPROFHATCH

Será pedido a seleção dos profileviews:

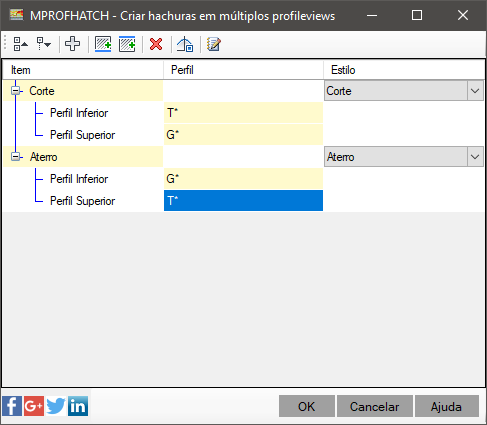

E em seguida se abre esta tela:

Na tela aparecem os seguintes botões:

Comprimir - Comprime todos os nós
Expandir - Expande todos os nós
Comprimir - Comprime todos os nós
Adicionar - Adiciona um novo componente de hachura
Para desenhar a hachura, é necessário dois ou mais componentes de perfil, sendo que deve existir ao menos um perfil superior e um inferior, para que o Civil 3D possa criar a hachura
Perfil Inferior - Adiciona um componente de perfil inferior
Perfil Superior - Adiciona um componente de perfil superior
Apagar - Apaga o item selecionado
Seja ele uma hachura, ou um componente de perfil
Criar Estilo - Cria um novo estilo de hachura e adiciona na coluna de estilos
Se na lista da coluna de estilos não tem o estilo desejado, clique este botão e crie um novo estilo com o nome desejado. Depois use as ferramentas do Civil 3D para editar o estilo criado
Sobrescreve - Sobrescreve a definição de hachura quando já existir
Se a definição de hachura já estiver na lista do profileview, isso é verificado pelo nome da hachura, ele pode ser sobrescrito ou não.
Ao Sobrescrever, o estilo e componentes de perfil são alterados.

Na tela, as células com fundo amarelo podem ser editadas. Assim você pode mudar o nome da hachura, pode mudar o nome do perfil e também o estilo associado à hachura.

Note que a coluna dos Perfis precisa informar o nome do perfil, mas como cada alinhamento tem perfis e estes tem nomes diferentes sempre, não é possível informar o nome exato do perfil, por Isso você deve informar um nome usando caractere coringa. No exemplo acima:

G* - significa que o primeiro perfil da lista de perfis do alinhamento cujo nome começa com G (Greide....) será selecionado ai criar o item
T* - significa que o primeiro perfil da lista de perfis do alinhamento cujo nome começa com T (Terreno....) será selecionado ai criar o item

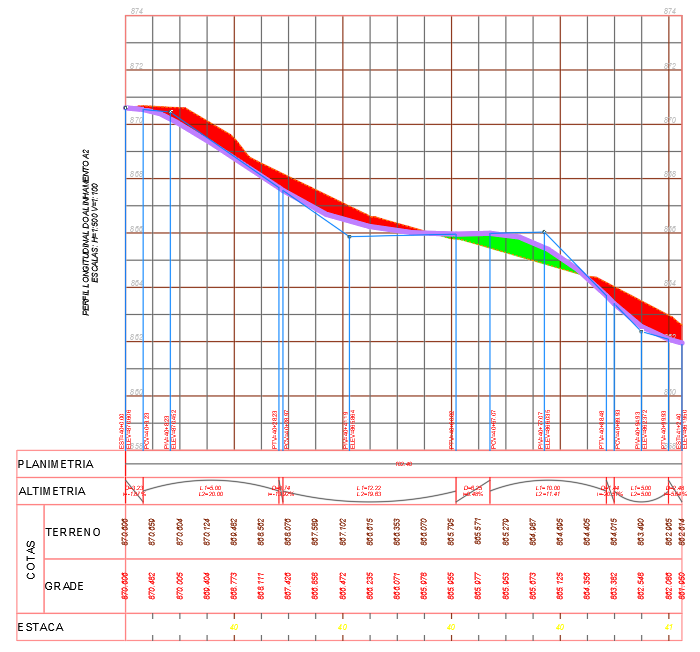

Por fim, clique o botão "OK" e veja o resultado:
