Mcorredor

O comando MCORREDOR foi desenvolvido para facilitar a criação de corredores de vários alinhamentos de uma única vez.

Não raro temos um loteamento com N alinhamentos os quais precisamos projetar corredores e a tarefa de criar esses corredores pode se tornar bastante demorado, se tivermos muitos alinhamentos. Eu mesmo já fiz para mais de 30...

Então vamos lá, tenha seus diversos alinhamentos, greides e seções típicas, em seguida chame o comando MCORREDOR

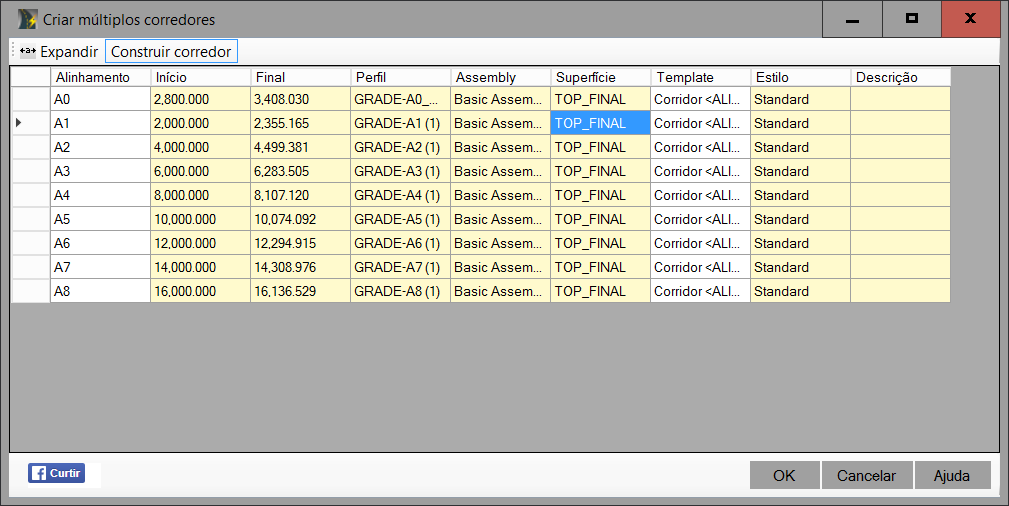

Será pedido a seleção dos alinhamentos, em seguida se abre esta tela:

Nela você pode configurar a estaca inicial, final, perfil, seção típica (assembly), superfície target dos taludes, estilo do corredor e o template do seu nome.

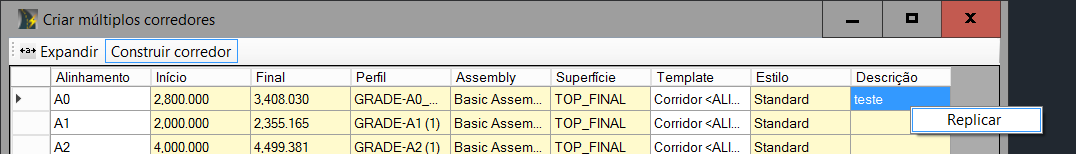

Algumas colunas podem repetir o mesmo valor em todas as linhas. Clique o botão direito do mouse sobre uma célula e clique Replicar:

Por fim, clique o botão OK
