Modelador SOLIDOS - Vector de Proyección Ortogonal

Vector de Proyección Ortogonal: crea un vector que representa la proyección ortogonal sobre un plano, cuya normal se especifica.

Este vector se puede usar para rotar dispositivos sobre un eje, usando los Grips en el espacio.

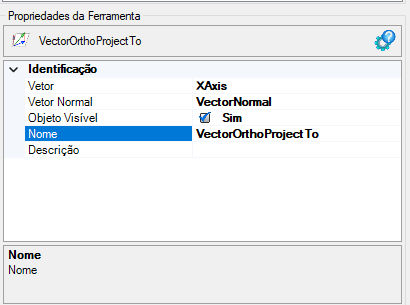

La actividad Vector de Proyección Ortogonal tiene las siguientes propiedades:

• Identificación
  • Nombre: nombre de la actividad
    El nombre del punto debe seguir las reglas de nomenclatura
  • Vector: nombre del vector que se desea proyectar sobre el plano.
  • Normal: nombre del vector normal al plano donde se desea proyectar el vector.
  • Objeto visible: indica si el punto debe dibujarse o no en la vista previa

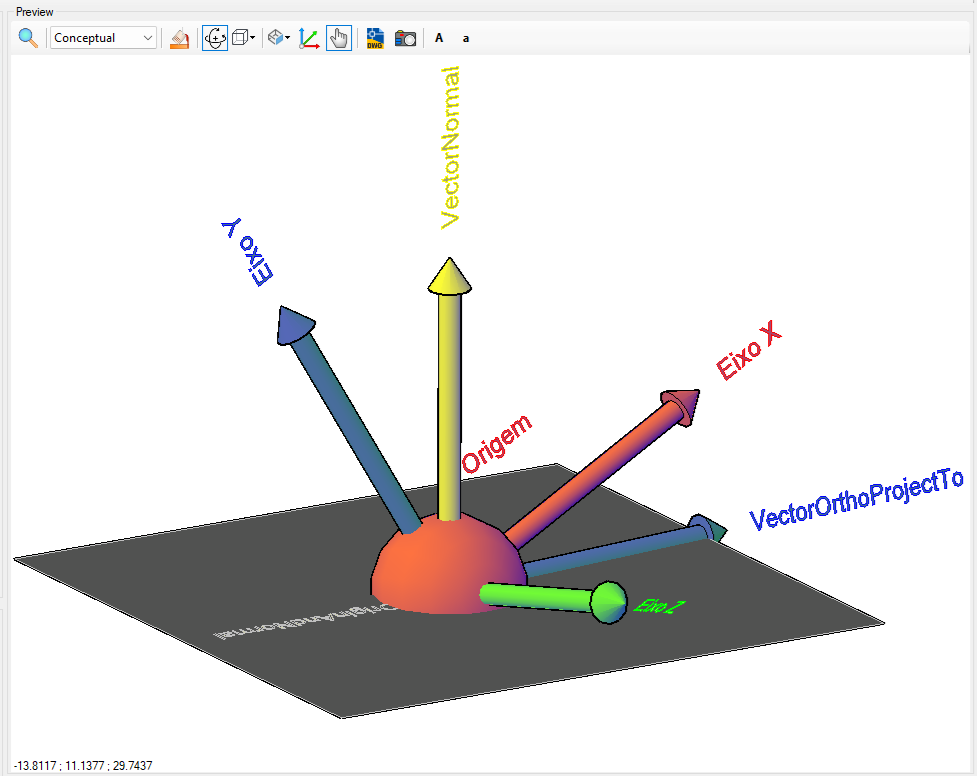

Tenga en cuenta que el vector del eje X (rojo) se proyecta sobre el plano que tiene el vector normal llamado VectorNormal (amarillo), lo que resulta en el vector VectorOrthoProjectTo (azul, en el plano gris).

Si el texto se vuelve demasiado grande o pequeño, o la esfera que representa el punto se vuelve demasiado grande o pequeña, utilice el botón (A, a, , ) en la parte superior de la pantalla para cambiar la vista previa.

Propiedades (para usar en expresiones de VB)

Implementa las propiedades de los vectores

Métodos (para usar en expresiones de VB)

Implementa los métodos de los vectores
