Modelador de SÓLIDOS - Prisma rectangular

Prisma rectangular - Crea un prisma rectangular:

La actividad Prisma rectangular resulta útil al diseñar dispositivos que son esencialmente paralelepípedos rectangulares, como cajas de conexión o pozos de registro.

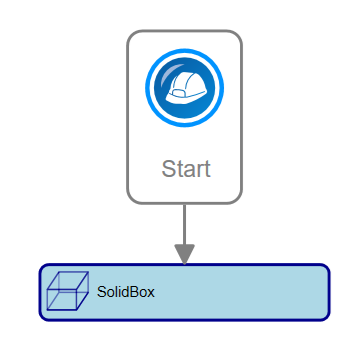

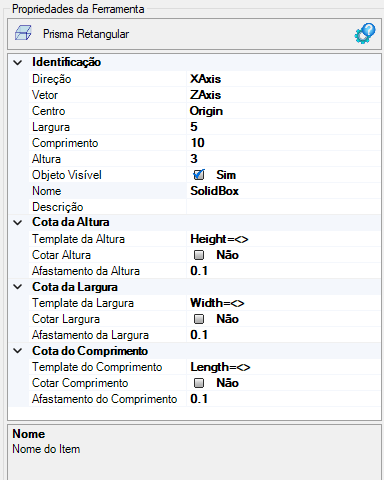

La actividad Prisma rectangular tiene las siguientes propiedades:

• Identificación
  • Nombre - nombre de la actividad
    El nombre del sólido debe seguir las reglas de nomenclatura
  • Centro - nombre del punto donde se encuentra el centro del rectángulo
  • Vector - nombre del vector normal al plano del rectángulo
  • Longitud - una expresión VB para evaluar la longitud en la dirección X
  • Anchura - una expresión VB para evaluar el valor de la anchura en la dirección Y
  • Altura - una expresión VB para evaluar el valor de la altura en la dirección Z
  • Dirección - nombre del vector direccional que indica la dirección X
  • Centro - nombre del punto donde se encuentra el centroide del prisma
  • Objeto visible - indica si el punto debe dibujarse o no en la vista previa


• Dimensión de longitud
  • Desplazamiento de longitud - Expresión VB que establece la distancia de la línea de cota respecto a la posición del punto en la dirección Y
  • Dimensión de longitud - indica si se debe dibujar una cota para la longitud, en la dirección del eje X
  • Plantilla de longitud - una plantilla de texto que proporciona la cota
    Utilice <> para la cota (Ejemplo: Longitud x = <>)
• Dimensión de anchura
  • Desplazamiento de anchura - Expresión VB que establece la distancia entre la línea de cota y la posición del punto en la dirección Y
  • Dimensión de anchura - indica si se debe dibujar una cota para la anchura, en la dirección del eje X
  • Plantilla de anchura - una plantilla de texto que proporciona la cota
    Utilice <> para la cota (Ejemplo: Anchura y = <>)
• Dimensión de altura
  • Desplazamiento de altura - Expresión VB que establece la distancia entre la línea de cota y la posición del punto en la dirección Y
  • Dimensión de altura - indica si se debe dibujar una cota para la altura, en la dirección del eje Y
  • Plantilla de altura - una plantilla de texto que proporciona la cota
    Utilice <> para la cota (Ejemplo: Altura z = <>)

Propiedades

Implementa métodos para sólidos

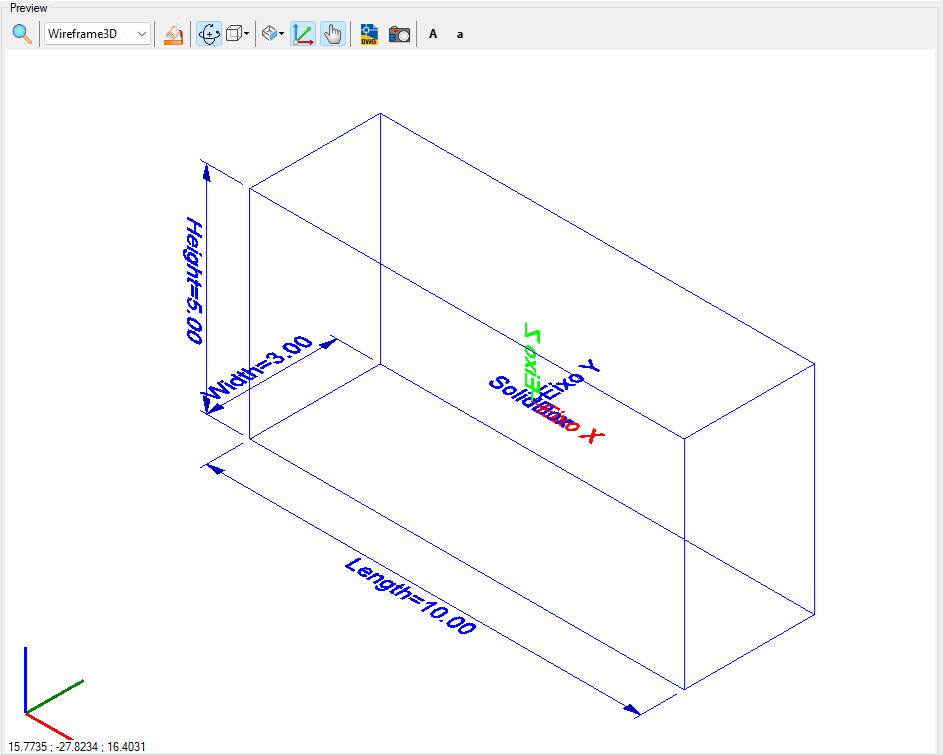

Si el texto parece demasiado grande o pequeño, o si la esfera que representa el punto es demasiado grande o demasiado pequeña, utilice los botones (A, a, , ) situados en la parte superior de la pantalla para ajustar la vista previa.
