SOLIDOS Modeler - Redondeo

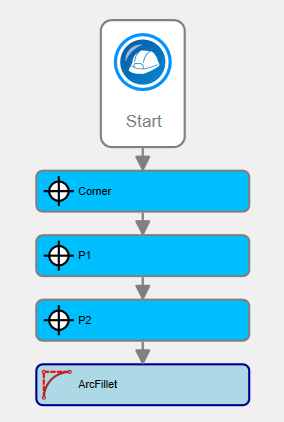

Redondeo: crea un arco en un punto , redondeando los segmentos que lo alcanzan:

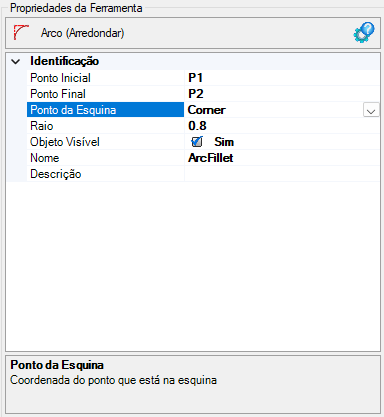

La actividad Redondeo tiene las siguientes propiedades:

• Identificación
  • Nombre: nombre de la actividad
    El nombre del arco debe seguir las reglas de nomenclatura
  • Punto inicial: nombre del punto donde comienza el arco.
  • Punto final: nombre del punto donde termina el arco.
  • Punto de esquina: nombre del punto que se encuentra en la esquina.
  • Radio: una expresión de VB para evaluar el radio. Valor
  • Objeto visible: indica si el arco debe dibujarse en la vista previa



Si el texto es demasiado grande o pequeño, o la esfera que representa el punto es demasiado grande o pequeña, utilice los botones (A, a, , ) en la parte superior de la pantalla para cambiar la vista previa.

Propiedades (para usar en expresiones de VB)

Implementa las propiedades de las curvas y también:

• Area: área del círculo (número real)
• Radius: radio del círculo (número real)
• StartAngle: ángulo inicial (número real) en radianes
• EndAngle: ángulo final (número real) en radianes
• Vector: vector normal del círculo ( vetor)
• Center: centro del círculo (punto)

Métodos (para usar en expresiones de VB)

Implementa los métodos de curvas
