Estilo de dispositivo Pontual

São estilos que se aplicam aos dispositivos pontuais. Estes estilos tem as seguintes propriedades:

• Identificação
  • Nome - nome do estilo
    Recomenda-se dar nomes que associem ao tipo ou subtipo do dispositivo, para o caso de se usar um estilo diferente para cada tipo/subtipo
    Evite nomes muito compridos, ou que contenham os seguintes caracteres: '*', '>', '<', '/', '\', '"', ':', ';', '|', '=', '`', '#', ',', '?'
  • Descrição - descrição do estilo
    Use no caso de precisar "explicar" o uso do estilo no seu template
• Vista em Planta
  • Bloco em Planta - Nome do bloco a representar em planta (2D)
    Em alguns casos, você pode querer substituir a representação 2D do dispositivo por um bloco, que talvez tenha outras feições.
    Para que funcione corretamente, o bloco deve ter o ponto de inserção nas coordenadas (0,0,0). A rotação será dada pelo dispositivo e a escala será sempre igual a 1

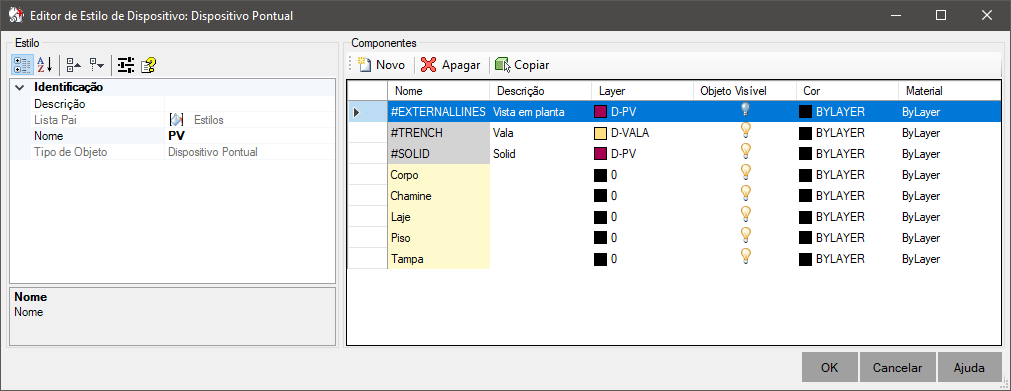

O estilo de dispositivo pontual contem os seguintes componentes básicos, que aparecem no quadro Componentes:

• Sólido - configurações para desenhar o sólido do dispositivo, quando nenhum componente específico (tampa, corpo, chaminé, piso, etc) é especificado
• Vala - configurações para desenhar o sólido da vala escavada
• Vista em Planta - configurações para a projeção da vista em planta. Note: a vista em planta é gerada de um ponto acima do dispositivo, assim, apenas os contornos externos serão visíveis

No quadro Componentes, configure as colunas para cada componente do dispositivo:

• Nome - nome do componente
  Note, para dispositivos que contem mais do que um sólido, por exemplo: um poço de visita, com tampa, chaminé, laje, corpo e piso, todos com materiais diferentes:

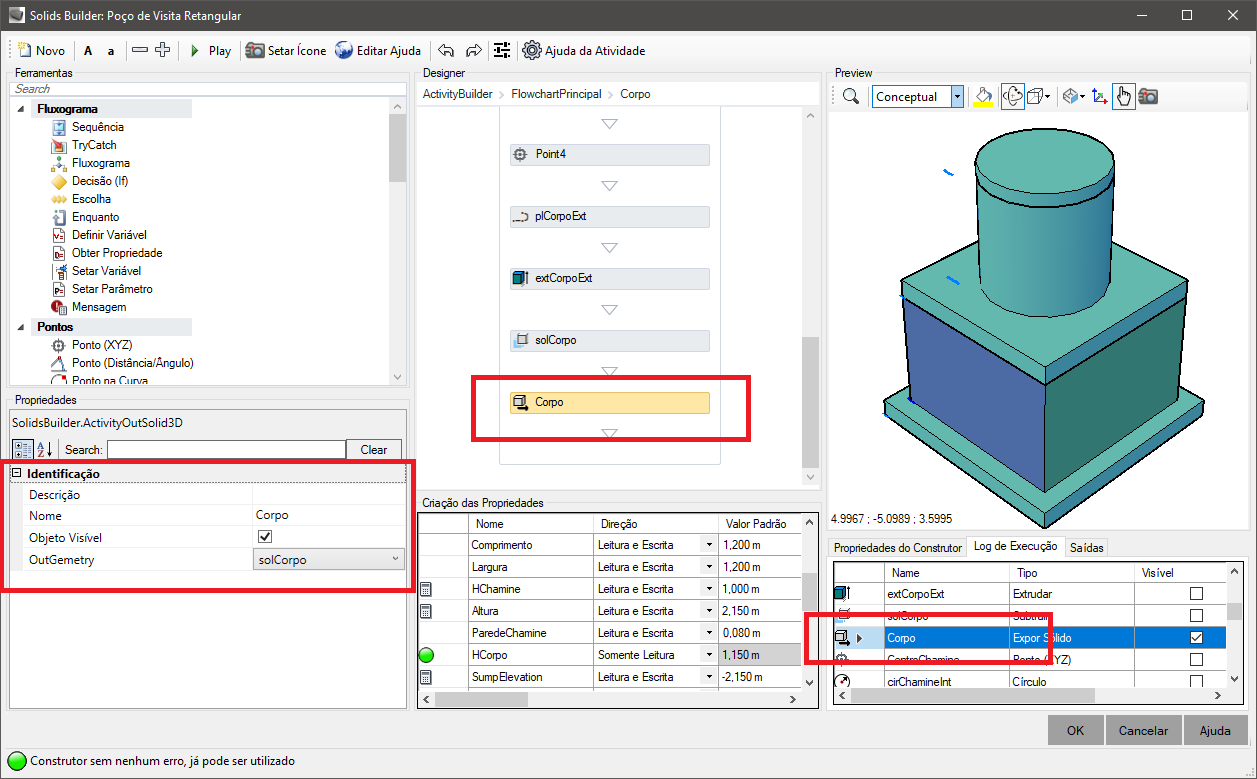

  Este nome deve ser igual aqueles nomes dos componentes do dispositivo, que aparecem no construtor do dispositivo e que são expostos pela atividade Expor Sólido:


• Layer - layer em que o componente deve ser desenhado no model space
• Objeto Visível - indica se o componente deve ser desenhado ou não
  Note: é diferente de ligar/desligar o layer. O componente fará parte ou não da definição do dispositivo
• Cor - cor em que o componente será desenhado
• Material - material a a ser aplicado ao componente quando este é renderizado
• Descrição - descrição associada ao componente
  Use para dar contexto

Para editar a cor, estilo de linha, etc, clique o botão direito do mouse sobre a célula e para renomear o layer, clique a célula do nome e edite o seu conteúdo. Observe as normas de nomenclatura de layers do AutoCAD, evitando o uso de caracteres inválidos.
