SREFERENCE

O comando SREFERENCE cria referências para shortcuts do SOLIDOS

Para usar o comando, chame-o na linha de comando, barra de ferramentas ou no Ribbon.

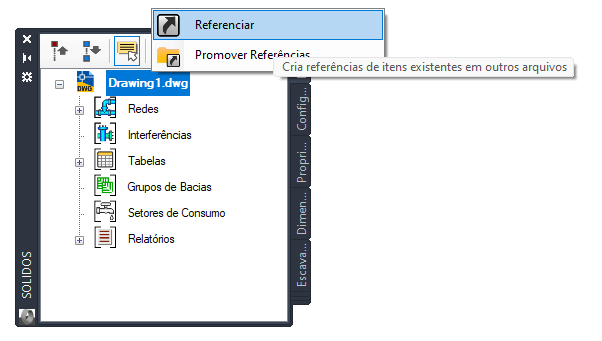

Também é possível acessá-lo no Toolspace do SOLIDOS:

O funcionamento é um pouco diferente no Shortcuts do Civil 3D, pois não há um nó de shortcuts no Toolspace do SOLIDOS, tal como o do Civil 3D. Ao usar o comando SREFERENCE, será solicitado que selecione o arquivo de origem dos dados:

Marque os itens que desenha referenciar e clique OK.

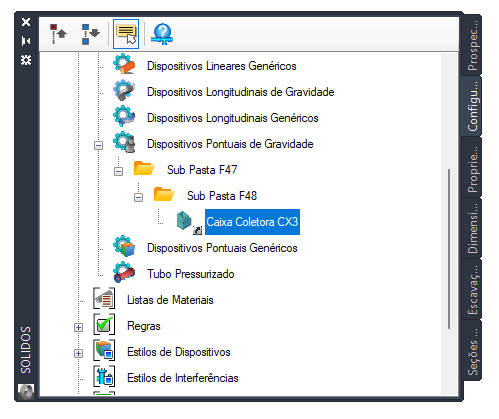

Quando um item é referência externa, seu ícone muda e passa a ter no canto. Assim, fica fácil identificar que se trata de uma referência externa:

Estes itens terão os seguintes comandos no seu menu de contexto:

• Atualizar Referências - atualiza as referências do nó
• Promover Referências - insere as referências no desenho atual, quebrando o vínculo externo
• Abrir Referência - abre o arquivo de origem da referência, se ele for localizado

Este comando é especialmente útil quando se tem mais de uma pessoa trabalhando no mesmo projeto, pois possibilita o lançamento simultâneo de várias partes da rede. Ao final do lançamento, basta refererenciar os diversos trechos de rede e promovê-los para o desenho atual. Outro cenário onde há a vantagem de referenciar, é permitir que se tenha um catálogo de peças centralizado. Quando algum modelador precisa ser atualizado, o processo se torna muito mais eficiente.

Clique o tópico Referências Externas para saber mais

Veja também:

• SPROMOTE - promove as referencias externas para o desenho atual

Em alguns caso, quando o arquivo de origem for muito antigo, podem ocorrer erros. Nestes casos, abra o arquivos de origem, use o comando SAUDIT neste arquivo, salve-o e tente novamente.
