SWMMLIDCONTROLS

O comando SWMMLIDCONTROLS cria e edita os controles de baixo impacto, ou controles LID do SWMM

Para usar, chame SWMMLIDCONTROLS na linha de comando, menu, barra de ferramentas ou no Ribbon

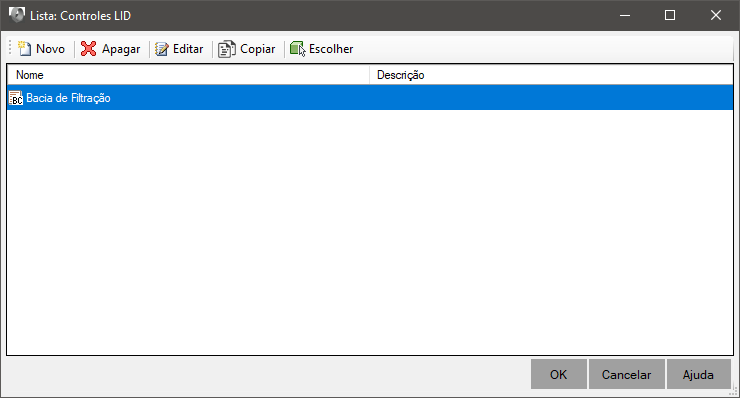

Nesta tela você pode:

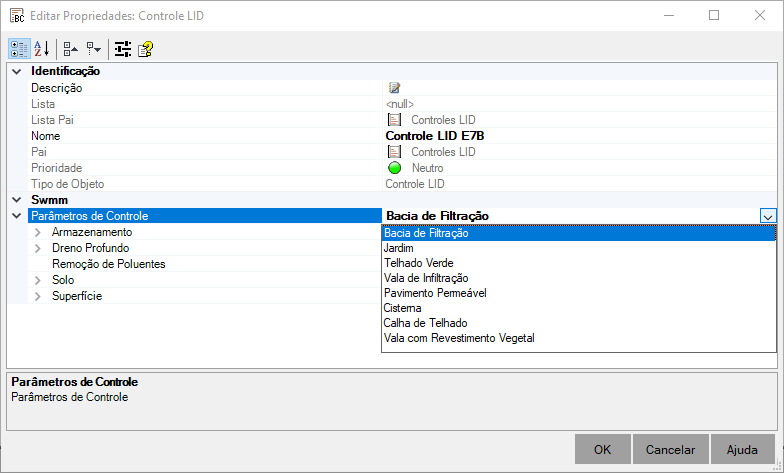

Ao clicar o botão Novo, será solicitado que escolha o tipo de item a criar:

Existem 8 tipos de controles LID:

  1. Bacia de Filtração - ou células de bio-retenção, são depressões que contêm vegetação cultivada em uma mistura de solo projetada colocada acima de um leito de drenagem de cascalho
  2. Jardim - são um tipo de célula de bio-retenção que consiste apenas na camada de solo projetada sem nenhum leito de cascalho abaixo dela
  3. Telhado Verde - outra variação de uma célula de bio-retenção que tem uma camada de solo sobre um material especial de manta de drenagem que transporta o excesso de chuva percolada do telhado
  4. Vala de Infiltração - são valas estreitas cheias de cascalho que interceptam o escoamento de áreas impermeáveis em encostas. Eles fornecem volume de armazenamento e tempo adicional para o escoamento capturado para se infiltrar no solo nativo abaixo
  5. Pavimento Permeável - são áreas escavadas preenchidas com cascalho e pavimentadas com concreto poroso ou mistura de asfalto
  6. Cisterna - são contêineres que coletam o escoamento do telhado durante eventos de tempestade e podem liberar ou reutilizar a água da chuva durante os períodos de seca
  7. Calha de Telhado - quando a calha descarrega em áreas paisagísticas e gramados permeáveis, em vez de diretamente nos bueiros.
  8. Vala com Revestimento Vegetal - são canais ou áreas deprimidas com lados inclinados cobertos com grama e outra vegetação

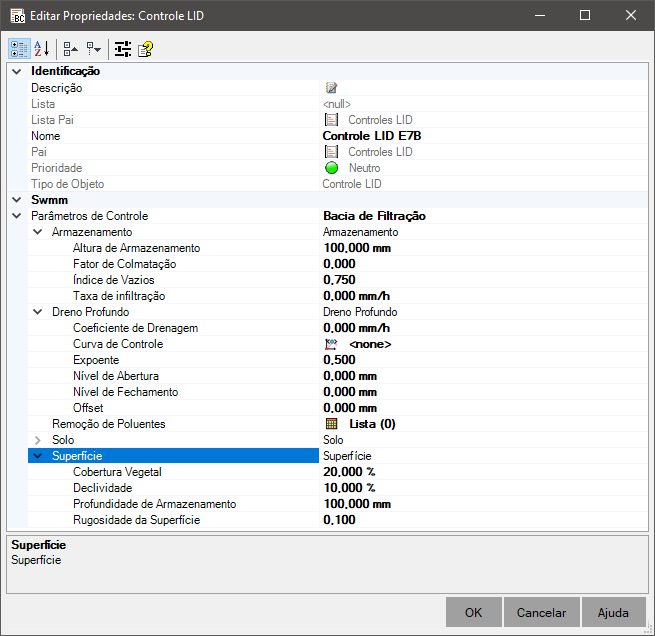

Os diversos tipos de controles LID, possuem camadas. Expanda as categorias para editar:

Verifique a ajuda específica de cada camada, para melhor compreensão

Note: Para que seja possível usar este comando, uma licença é necessária. Do contrário, você só poderá visualizar os dados pré existentes.
