SWMM - Controles LID - Cisterna

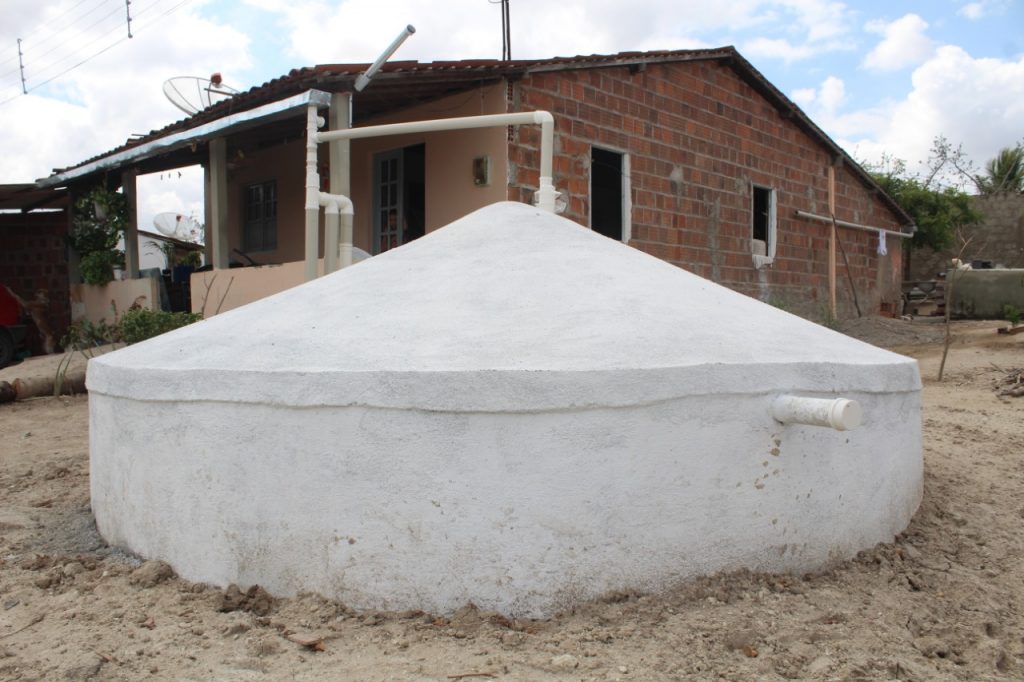

Cisternas - são recipientes que coletam o escoamento do telhado durante eventos de tempestade e podem liberar ou reutilizar a água da chuva durante os períodos de seca

Esquematicamente:

• Identificação
  • Nome (Name, String) - identifica o controle LID
    Evite nomes muito longos ou que contenham os seguintes caracteres: '*', '>', '<', '/', '\', '"', ':', ';', '|', '=', '`', '#', ',', '?'
  • Descrição (Description, String) - texto informativo
• SWMM
  • Armazenamento (LidStorage, SwmmLidDataStorage)
    • Altura de Armazenamento (StorageHeight, Double) - Espessura da camada de cascalho ou a altura da cisterna
    • Fator de Colmatação (CloggingFactor, Double) - Volume total de escoamento tratado necessário para obstruir completamente o fundo da camada dividido pelo volume vazio da camada
    • Índice de Vazios (VoidRatio, Double) - O volume do espaço vazio em relação ao volume de sólidos na camada
    • Taxa de infiltração (SeepageRate, Double) - A taxa na qual a água penetra no solo nativo abaixo da camada
    Note:: No programa SWMM, só aparece o campo StorageHeight, mas na API e no arquivo INP, são mostradas as demais variáveis
  • Dreno Profundo (LidDrain, SwmmLidDataDrain)
    • Coeficiente de Drenagem (FlowCoefficient, Double) - O coeficiente de drenagem (C) e o expoente (n) determinam a taxa de fluxo através de um dreno em função da altura da água armazenada acima do deslocamento do dreno
    • Curva de Controle (ControlCurve, ObjectId) - O nome de uma curva de cuva de controle opcional que ajusta o fluxo de drenagem calculado como uma função da queda d'água acima do dreno
    • Expoente (DrainExponent, Double) - O coeficiente de drenagem (C) e o expoente (n) determinam a taxa de fluxo através de um dreno em função da altura da água armazenada acima do deslocamento do drenoq = C * h ^ n
    • Nível de Abertura (OpenLevel, Double) - A altura na Camada de Armazenamento do ralo que faz com que o ralo abra automaticamente quando o nível da água sobe acima dele
    • Nível de Fechamento (ClosedLevel, Double) - A altura na Camada de Armazenamento do dreno que faz com que o dreno feche automaticamente quando o nível da água cai abaixo dele
    • Offset (DrainOffset, Double) - Esta é a altura da linha de drenagem acima da parte inferior de uma camada de armazenamento ou barril de chuva
    • Tempo de Espera (DrainDelay, Double) - O número de horas de tempo seco que deve decorrer antes que a linha de drenagem em um barril de chuva seja aberta
  • Remoção de Poluentes (PollutantRemovals, ListSwmmRemoval) - Especifica as taxas de remoção para cada poluente
    Obs: Não repetir o poluente e não deixe o valor zerado
    • Parâmetros de Remoção (Removal, Double) - Permite especificar o grau de remoção de poluentes por um controle LID, considerando o fluxo que deixa a unidade através de seu sistema de drenagem inferior.
      Portanto, ela se aplica apenas a práticas LID que possuam drenagem inferior (células de biorretenção, pavimentos permeáveis, valas de infiltração e barris de captação de água de chuva)
