EPANETCONTROLS

O comando EPANETCONTROLS cria e edita as regras de controle do EPANET.

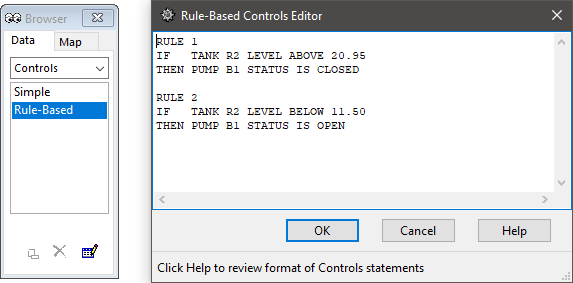

No EPANET, estes controles são editados nesta tela:

Para usar, chame EPANETCONTROLS na linha de comando, menu, barra de ferramentas ou no Ribbon

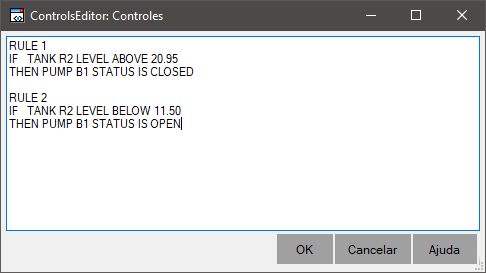

Será mostrada a tela:

Para criar regras de controle:

1. No quadro da esquerda, informe o nome da regra. O nome deve ter até 31 caracteres, letras e números. Não use espaços ou caracteres especiais
2. Após informar o nome, clique a linha correspondente a ele e no quadro da esquerda, informe os parâmetros que compõe a regra
   Uma regra tem a seguinte estrutura:
   IF clausula(s)
   THEN ação(ões)
   [ELSE] ação(ões)
   [PRIORITY] [1 a 5]

   IF e THEN são obrigatórios. ELSE e PRIORITY são opcionais.
   Use os botões:
   • ELSE - adiciona ou remove a parte ELSE da estrutura
   • PRIORITY - adiciona ou remove a parte PRIORITY da estrutura
   • Adicionar Linha - adiciona condições ou ações abaixo da linha selecionada
     A linha pode ser do tipo:
     • AND - quando acima do THEN, será avaliada como CONDIÇãO, quando abaixo, será executada como uma AÇãO
     • OR - sempre acima do THEN e será avaliada como CONDIÇãO
   • Remover Linha -remove a linha selecionada
   • Formatar - formata as regras e mostra como elas aparecerão no EPANET.
     A edição das regras de controle é bastante sensível à sintaxe, por isso o editor é melhor preparado para lidar com isso.


3. Note que a medida que os valores são preenchidos, o cabeçalho da linha muda o status de (erros) para (sem erros). Para as regras funcionarem, todas as linhas devem apresentar o ícone

Algumas observações

• As mesmas considerações para criação de regras do EPANET para estes controles são aplicadas
• Renomear dispositivos na rede que estejam presentes nestas regras podem causar problemas. O EPANET não é nada tolerante com as regras de nomenclatura dos dispositivos, então use templates de nomes no comando de numerar a rede que o EPANET aceite.

Note: Para que seja possível usar este comando, uma licença é necessária. Do contrário, você só poderá visualizar as propriedades.
