Solids Builder - Links do SWMM - Orifício

Orifícios são usados para modelar estruturas de saída e desvio em sistemas de drenagem que são normalmente aberturas na parede de um poço de inspeção, instalação de armazenamento ou portão de controle.

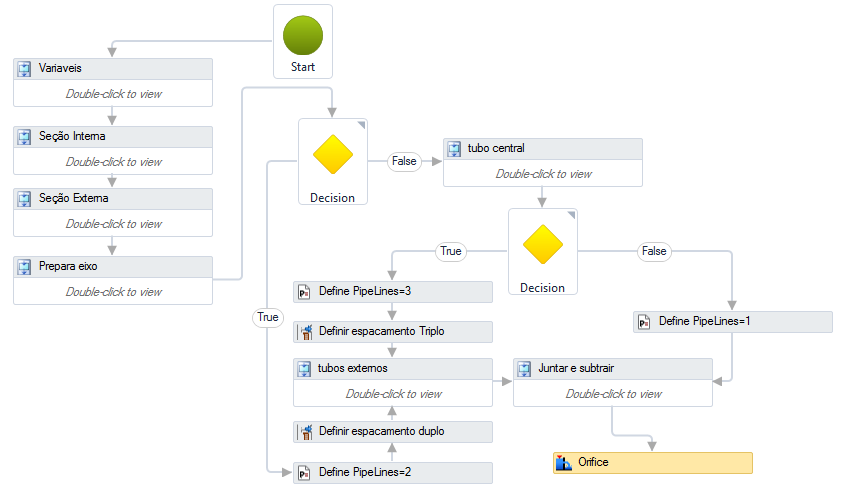

Quando se quer definir um dispositivo como sendo uma Orifício, deve-se adicionar a ferramenta Orifício ao modelador:

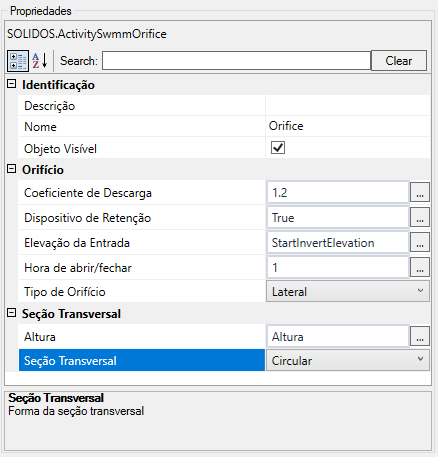

Ao adicionar a ferramenta Orifício, preencha suas propriedades, no quadro propriedades da ferramenta:

No modelador, devem ser preenchidas as seguintes propriedades:

• Identificação
  • Nome - nome da atividade
    O nome do ponto deve seguir as regras de nomenclatura
  • Descrição - quando o nome da atividade não é o suficiente para dar contexto a atividade, use o campo descrição
• Orifício
  • Seção Transversal - Forma da seção transversal, pode ser um destes tipos:
    • Circular - seção circular, indica o diâmetro da seção
    • Retangular - seção retangular, indica a largura e altura da seção do orifício
  • Coeficiente de Descarga - Coeficiente de descarga para fluxo através da porção central do vertedouro
  • Dispositivo de Retenção - SIM, se o vertedouro tiver uma comporta que impede o refluxo,NãO se não
  • Elevação da Entrada - Elevação da Entrada
  • Hora de abrir/fechar - O tempo para abrir um orifício com portão fechado (ou fechar) em horas decimais. Use 0 ou deixe em branco se as aberturas / fechamentos cronometrados não se aplicarem. Use as regras de controle para ajustar a posição do portão
  • Tipo de Orifício - Tipo de Orifício:
    • Lateral
    • Fundo
