Solids Builder - Interseção de Regiões

Interseção de Regiões - Faz interseção da lista de regiões selecionadas na região de origem, os regiões selecionados:

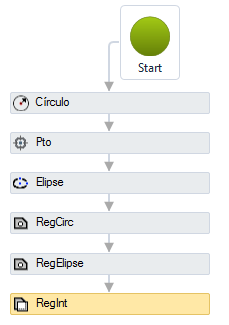

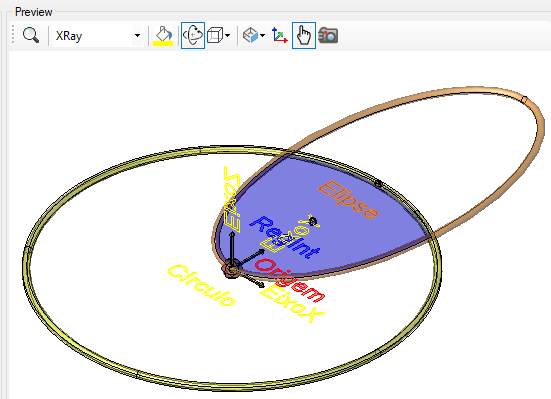

Esta atividade é usada para compor uma região complexa, por exemplo, para desenhar uma boca de bueiro e abrir os buracos na parede onde os tubos se conectam:

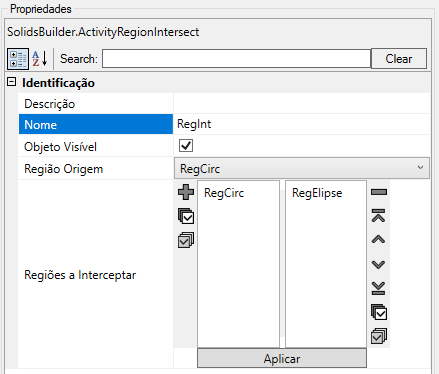

A atividade Subtrair Regiões tem a seguintes propriedades:

• Identificação
  • Nome - nome da atividade
    O nome da atividade deve seguir as regras de nomenclatura
  • Objeto Visível - indica se o sólido resultante será desenhado no preview
  • Região de Origem - nome do região de origem, do qual serão interceptadas as regiões selecionados na lista
  • Regiões a Interceptar - indica a lista de regiões a interceptar na região de origem. Ao menos uma região tem de ser selecionada

A atividade Interseção de Regiões requer um editor da lista de regiões. Este editor é o mesmo da atividade Polilinha:

Os botões tem as seguintes funções:

• Mover pro Início - move os itens selecionados em para o início da lista
• Sobe - sobe os itens selecionados em uma posição
• Desce - desce os itens selecionados em uma posição
• Mover pro Final - move os itens selecionados em para o final da lista
• Adicionar - adiciona os itens selecionados na lista da esquerda (pontos disponíveis) para a lista da direita (pontos usados)
• Remover - remove os itens selecionados da lista da direita (pontos usados)
• Selecionar Todos - seleciona todos os itens
• Inverter Seleção - inverte a seleção da lista
• Aplicar - aplica a seleção da lista na atividade.
  Para que seja desenhado com os itens escolhidos, deve-se clicar este botão

Caso o texto fique muito grande/pequeno, ou a esfera que representa o ponto fique muito grande ou pequena, use o botões (A, a, , ) no topo da tela para alterar o preview

Propriedades (para usar nas expressões VB)

implementa as propriedades das regiões

Métodos (para usar nas expressões VB)

implementa os métodos das regiões
