Regras
Rules ou Regras, são um conjunto de limites ou regras que o tubo ou a estrutura deve satisfazer.
Na versão anterior do C3DRENESG, a verificação destes elementos
devia ser feito exclusivamente no ToolSpace.
Agora o C3DRENESG implementa um
conjunto de regras próprias, separadas daquelas que vem com o Civil 3D.
Essas novas "Rules" são implementadas como dados estendidos nas regras do
Civil 3D.
Para editar, você deverá usar o comando
CEDITRULES.
Se você já usava a versão anterior (C3DRENESG2 ou C3DRENESG4 versão 2736 ou
anterior), deverá usar o comando
UPDATERULES, para que as regras sejam convertidas para esta nova versão.

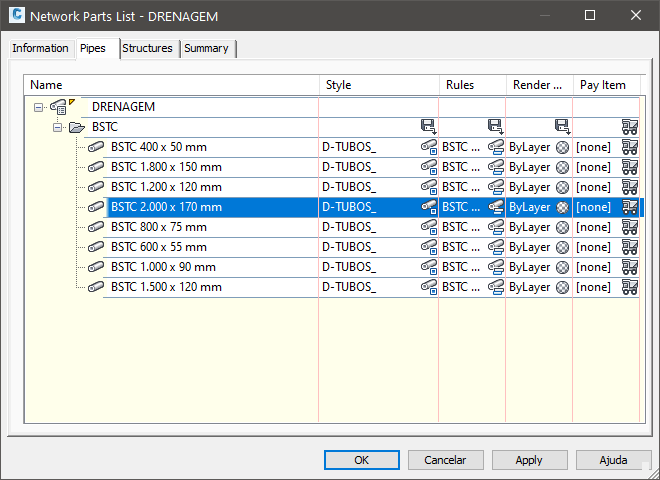

Primeiro, abra a sua Parts List (comando EDITNETWORKPARTLIST)
Nela, clique a aba Pipes e nela clique a coluna do "Rules":
Note que você pode definir a mesma pipe rule para toda a PartSize.
Para isso clique o "disquete" na coluna Rules.
Se preferir definir um conjunto de Rules para cada PartSize, clique a coluna Rules na linha correspondente a cada PartSize.
A tela que se abre mostrará:
Note que as regras definidas nesta tela, NÃO SERÃO USADAS PELA PLANILHA DO
C3DRENESG
.
Apenas os nomes das regras serão COPIADOS e usados pelas regras do C3DRENESG, que deverão ser editadas com o comando
CEDITRULES.
As regras são definidas para:
Estas novas rules PRECISAM ser definidas Civil 3D, senão a planilha de cálculo não saberá os limites a serem
verificados durante o cálculo.
Estruturas
