Planta

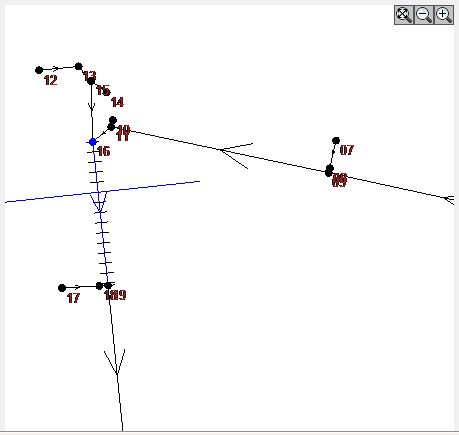

Mostra um esquemático da planta.
Se você não tem dois monitores (e eu aconselho você a ter) pode usar ele para localizar o trecho que está calculando.
Você pode mudar o zoom:
-
aumentar
-
diminuir
-
"Zoom Extents"
-
"Zoom Pan", clicando com o botão direito do mouse ou a roda e arrastando.
-
Girando a roda do mouse, terá zoom dinâmico
Note que os trechos selecionados aparecem em cores diferentes dos demais e você pode clicar esta planta para selecionar um trecho específico:
Se clicar nesta tela, o tubo mais próximo do clique será selecionado.
Pressione e segure o botão CTRL para selecionar mais de um tubo.
Se correr o mouse sobre o tubo selecionado, você verá uma linha passando sobre a
visualização do perfil, indicando a posição e também verá a seção gabaritada da
escavação para esta seção.
Você também pode trocar as cores desta tela.
Veja o quadro de parâmetros.
Veja também:
Perfil
