Perfil
Mostra um esquemático do perfil dos trechos selecionados.
Este perfil pode te auxiliar a tomar decisões quanto as cotas a impor nos tubos,
uma vez que ele pode mostrar a projeção de todos os tubos que chegam numa caixa.
Você também pode trocar as cores desta tela.
Veja o quadro de parâmetros.
Note que os trechos selecionados aparecem em cores diferentes dos demais e que o programa pode desenhar mais de um trecho, o que vai ser útil ao verificar incoerências nas cotas.
Você pode mudar o zoom:
-
aumentar
-
diminuir
-
"Zoom Extents"
-
Duplo clique do mouse, também faz zoom extents
-
Clicar a roda e mover faz "zoom pan"
-
Girando a roda do mouse, terá zoom dinâmico
Os botões que estão nos cantos servem para trocar as cotas de jusante e montante dos trechos selecionados.

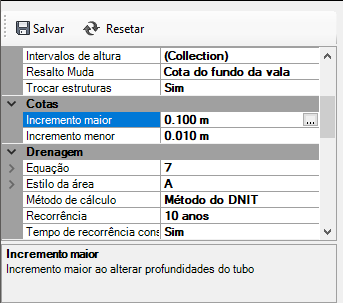

Os botões com setas duplas aumentam ou
diminuem a profundidade com o Incremento Maior, já os botões com setas simples, com o Incremento Menor, veja a figura:
