Lançamento



Algumas regras para o lançamento de redes de drenagem e esgoto:
  1. Desenhe os tubos de MONTANTE para a JUSANTE, isto é, no sentido do fluxo
  2. Uma estrutura só pode ter um tubo saindo
  3. Uma estrutura pode ter qualquer número de tubos entrando, desde que sua geometria permita
  4. Todos os tubos precisam ter uma estrutura de montante e uma de jusante, mesmo que seja uma estrutura nula

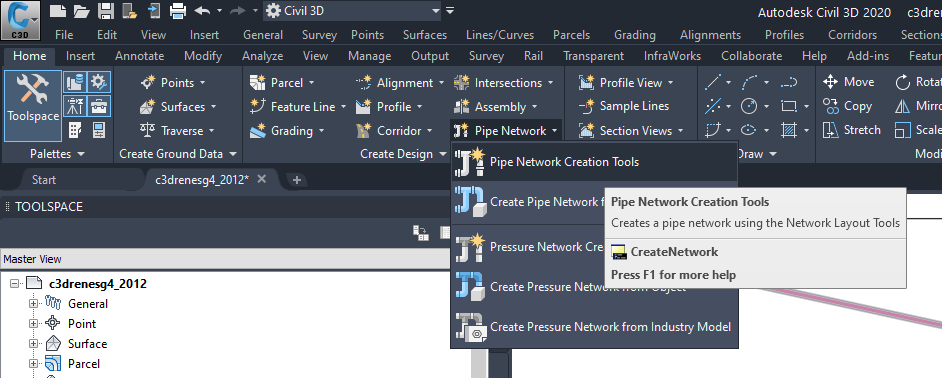

Entendidas estas regras, Use o comando CreateNetwork:

  1. Em "Network Part List" escolha a Part List "DRENAGEM"
    Se você não tem uma Part List com este nome, veja como criar no tópico Part List
  2. Em "Surface Name", defina como sendo a superfície final de pavimentação
  3. Em "Alignment Name", pode deixar vazio, pois vamos desenhar redes em varias partes do loteamento
  4. Em "Structure Label Style" e "Pipe Label Style" deixe em branco, os textos só atrapalham durante o lançamento

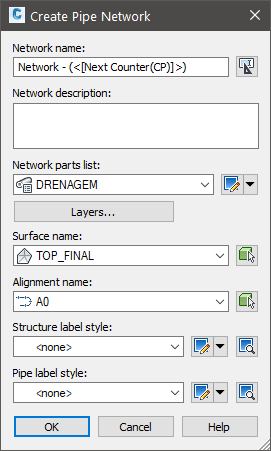

Ficará assim:


Vai abrir uma barrinha de ferramentas, veja:



Na barra de ferramentas, veja o rodapé. Temos a superfície, a "Part List" e o alinhamento configurados.

Pode acontecer que lancemos a drenagem em lugares onde não foram modeladas estradas e nestes casos precisamos usar o terreno natural como referência de cotas. Se isto acontecer, clique o ícone surfaces na barra e escolha o terreno natural.


Na lista de estruturas, escolha a estrutura e na lista dos tubos escolha o tubo, como na figura:

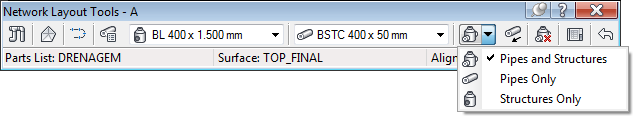

Veja que tem um botão em que você define se está desenhando tubos e estruturas (opção padrão), ou só tubos ou so estruturas:



Agora Civil 3D está pedindo o ponto de inserção.

Clique o ponto de inserção da estrutura de montante. Em seguida clique os demais pontos.

Se precisar trocar de estrutura, escolha na lista da barra de ferramentas. Da mesma forma, pode escolher outro tubo.

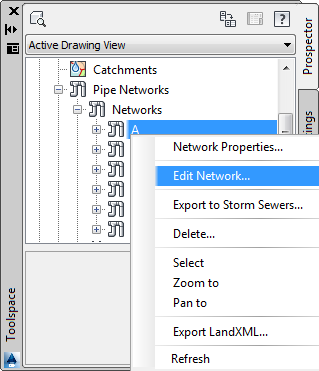

Se a barra de ferramentas da Pipenetwork sumir, localize-a no ToolSpace/Prospector/Pipenetwork, clique com o botão direito do mouse sobre ela e escolha "Edit Network"



Quando precisar conectar um tubo a uma estrutura, observe que aparece um círculo próximo à estrutura:



Ele diz o seguinte: encontrei uma estrutura aqui, devo conectar o tubo nela?

Aí você tem 2 opções: clicar DENTRO da estrutura, ou FORA.

Se clicar dentro, o tubo será conectado na estrutura existente, se clicar fora, será desenhada uma nova estrutura e esta não terá nada a ver com aquela existente.

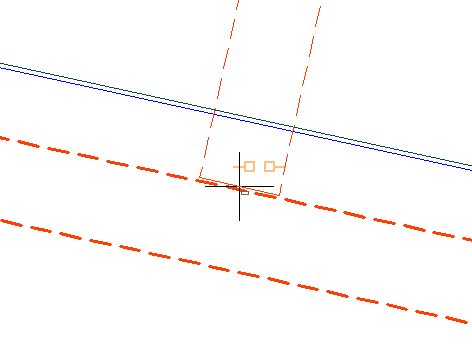

Quando precisar dividir um tubo em duas partes, escolha na barra de ferramentas a opção de desenhar apenas estruturas e aproxime o mouse do tubo a ser dividido. Deverá aparecer um Osnap com dois quadrados:



Ele informa que naquela posição encontrou o tubo e, caso você clique ali, o tubo será dividido e será inserida uma estrutura naquela posição.


Isto se aplica somente a redes de DRENAGEM:

Após ter lançado as bocas de lobo, já pode desenhar as áreas de contribuição, com polilinhas FECHADAS. Em seguida, use o comando CAREA, para associar estas polilinhas às bocas de lobo.
