Parcel Sheet Creator

O comando ParcelSheetCreator possibilita gerar os as folhas com o croquis e descrição de cada lote ou parcel selecionado.

Para usar o comando, chame-o e a tela abaixo se abrirá:

Nesta tela, na barra de ferramentas é possível:

• Novo limpa a tela de criação de template
• Abrir um arquivo de Template predefinido
• Editar o arquivo de Template atual
• Salvar as definições do Template atual em um arquivo
• Salvar Como, salva o Template atual em um arquivo diferente

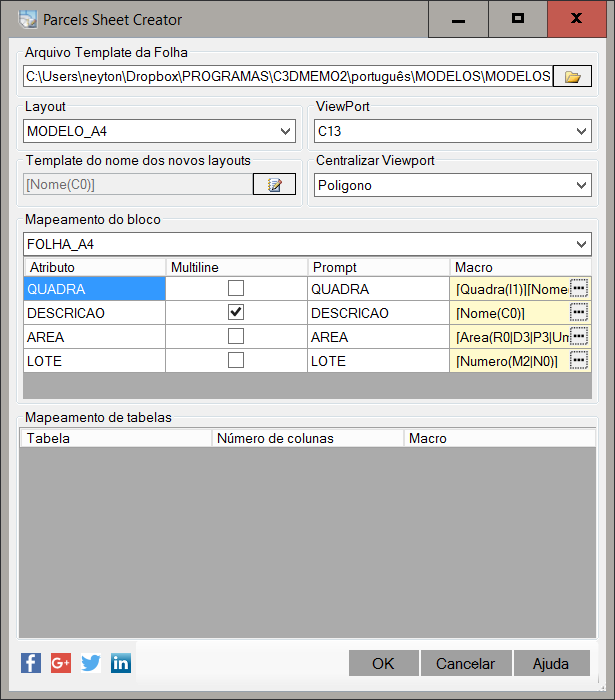

Nela, clique o botão para Editar e a tela abaixo se abre:

• Arquivo Template da Folha - Localização do arquivo Template (*.dwt)

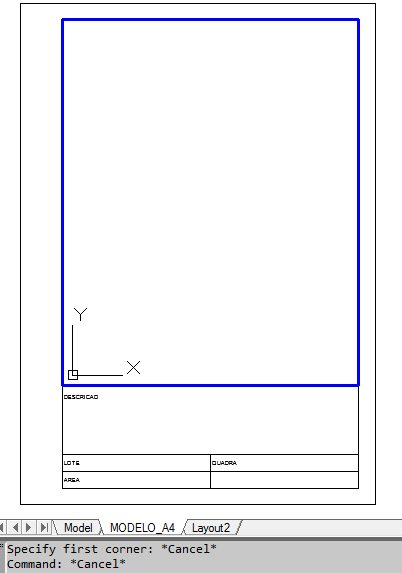

  O arquivo deve conter ao menos um layout e neste deve haver ao menos um bloco com atributos e uma ViewPort. O exemplo abaixo ilustra isto:
  No pacote do programa, tem um arquivo *.dwt como exemplo. O tamanho da folha e configurações fica à sua escolha.
• Layout - Informa qual Layout do arquivo Template será usado como modelo para a geração da folha
• Bloco - Informa qual Bloco do Layout é o carimbo, ou selo da folha
• ViewPort - Informa qual ViewPort mostrará o lote. Note: será feito zoom center no lote, portanto, configure a escala corretamente.
• Template do nome do Layout - Informa como o nome do layout será formado. Clique o botão Editar para criar uma macro
• Centralizar ViewPort, que pode ser:
  • Lote
  • Quadra
• Mapeamento de Atributos - Cada atributo do bloco poderá ser preenchido com uma informação do lote. Caso um atributo tenha a descrição do lote e este precise de uma formatação específica ou o texto resultante seja maior que uma linha, use atributos do tipo Multi Line, que são como os MText do AutoCAD. Veja a ajuda do AutoCAD para ver como fazer. Para editar a macro, faça clique duplo na célula da coluna Macro. Será aberto o Editor de macros:


• Mapeamento de tabelas - EM alguns casos, pode ser interessante ter uma tabela do AutoCAD no layout para descrever os vértices com distância e azimute por exemplo. O bloco com atributos não ajuda neste caso, pois o número de linhas da tabela é variável. Assim, pode-se usar este recurso. Para isso, insira no mesmo layout do template (dwt) onde está o bloco, uma tabela do AutoCAD (comando Table). Coloque nesta tabela, ao menos uma linha com os títulos das colunas, para facilitar:

  Vértice	X(m)	Y(m)	Comprimento	Azimute


  No comando ParcelSheetCreator, será possível usar o Editor de macro para editar as colunas. A partir daí, proceda a edição como no Tutorial de tabelas:


  Note que somente a tabela do editor de macro será usada para preencher a tabela do AutoCAD. Se você incluir outra coisa, não será considerado.

Por fim, clique o botão OK e retorne a tela anterior:

Nela, escolha os lotes a serem processados e clique o botão OK:

O resultado será:

Após o processamento dos dados, serão mostrados no Coletor de Erros os lotes com algum problema.
