Os polígonos podem ter 4 orientações, que são calculados pelo programa:
Para calcular estas orientações, o programa divide o polígono em 4 setores e determina por proximidade em qual setor cada segmento está.

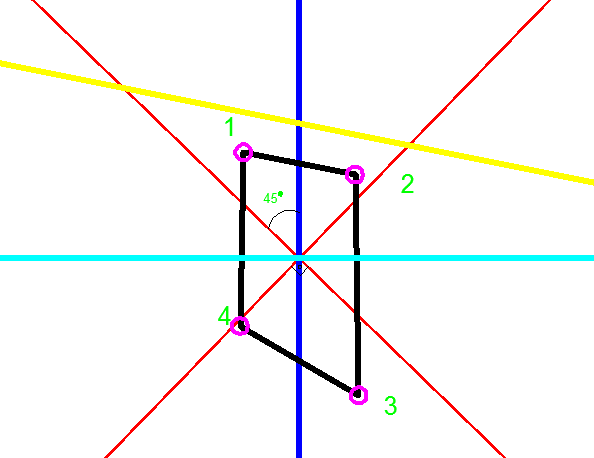

Considere a imagem abaixo:
O Norte é apontado pela linha azul. Os setores, são divididos pelas linhas vermelhas.
Então o segmento 1-2 está ao Norte de quem de dentro do lote o descreve. O segmento 3-4 está ao Sul. Já o segmento 2-3 está para Leste, enquanto que 4-1 está para Oeste.
As propriedades de uma Orientação são:
| Propriedade | Tipo | Descrição |
|---|---|---|
| Início | Inteiro | Número do vértice inicial |
| Fim | Inteiro | Número do vértice final |
| Nome | Texto |
Nome da orientação.
Pode ser:
|
| Descrição | Texto | Descrição da orientação |
| Vértice Inicial | Expansivo | Vértice inicial |
| Vértice Final | Expansivo | Vértice final |
| Comprimento | Dimensão | Comprimento do lado |
| Confrontantes | Lista | Lista de confrontantes do lado |
| Segmentos | Lista | Lista de todos os segmentos do lado |
