E seguem os testes…
Hoje estou testando desenhar uma valeta de proteção por polilinha, usando SOLIDOS & Dynamo:
Ao longo dos 5 anos de desenvolvimento do SOLIDOS, recebi muitos feedbacks positivos dos clientes, muitos até mesmo deram excelentes sugestões, que foram implementadas, por exemplo:
- Integração com SWMM / EPANET
- Extração de superfícies
- Desenho do talude nas valas
- Property Sets…
Mas também recebi feedbacks negativos e até mesmo preocupações:
- O cliente não tem o SOLIDOS, não vai abrir…
- É “lento”…
- Não irão aceitar nos órgãos públicos…
Então vamos, lá:
Os órgão públicos só aceitarão projetos “BIM” de drenagem se forem feitos com o PiorNetwork
Não é o que o termo de cooperação que firmamos com o DER-SP diz, siga: https://tbn2net.com/termo-de-cooperacao-assinado-entre-o-seil-der-e-tbn2net/
Inclusive, já aparecemos até no caderno BIM, siga: https://tbn2net.com/solidos-aparece-no-caderno-bim-do-der-pr/
Várias prefeituras, universidades, companhias de abastecimento já assinaram conosco, inclusive já aparecemos em diversos trabalhos acadêmicos
Então fica tranquilo. Eles aceitam sim.
Vamos falar de Interoperabilidade?
Este é um tópico meio vago pra mim. O que você pensa sobre isso? O que define algo como interoperável? Abrir, Editar, Visualizar em diversos softwares?
Existem os visualizadores ( Bim Vision, ACCA , Autodesk Viewer….) e eles VISUALIZAM mas não editam (ao menos não geometria)
Existem os softwares autorais (Civil 3D, Revit, Eberiq) que EDITAM seus próprios formatos e visualizam/importam os demais
Não fazer sentido usar o REVIT para projetar estradas, assim como não faz sentido usar o Civil 3D para projetar prédios, então, interoperabilidade é criar algo ao menos visível, não acha?
O SOLIDOS faz isso. E mais:
- Importa/exporta SWMM, EPANET. Sim, porque nem só de “método racional” um projeto de drenagem vive e se você já simulou a sua rede, mas ainda não fez o projeto executivo, esta é a sua chance de fazer isso em grande estilo
- Importar PiorNetwork, PressureNetwork, Excel. Você já usou o C3DRENESG4 para fazer a drenagem/esgoto no PiorNetwork. Sim, o C3DRENESG4 é simples e fácil de usar e continua na ativa com milhares de usuários. Aos poucos eles estão conhecendo o SOLIDOS
- IFC 4.0, 4.1, 4.3,ah você quer ver o IFC e acha que terá de ficar editando JSON para conseguir algo.., O SOLIDOS faz isso por você
- Aceita sólidos predefinidos nos modelos. Como você acha que se cria um catálogo no Pressure??? Sequer tem um “partbuilder” (argh!!!) para ele
E que tal Integração?
- Objetos “nativos” do AutoCAD. Seu cliente abrirá mesmo que não tenha o Civil 3D. Não são necessários os “Object Enablers” que a maioria dos usuários sabe o que é
- Propertysets? Claro que tem, o mapeador do SOLIDOS até cria o propertyset se necessário e vincula suas propriedades sem necessidade de “gambiarras” no Dynamo
- IFC 4.0, 4.1, 4.3. Seu Navis não terá problemas
- Se são objetos nativos do AutoCAD, irão abrir na plataforma Autodesk (Navis, InfraWorks, AutoCAD, Revit) até como DWG
Partbuilder?

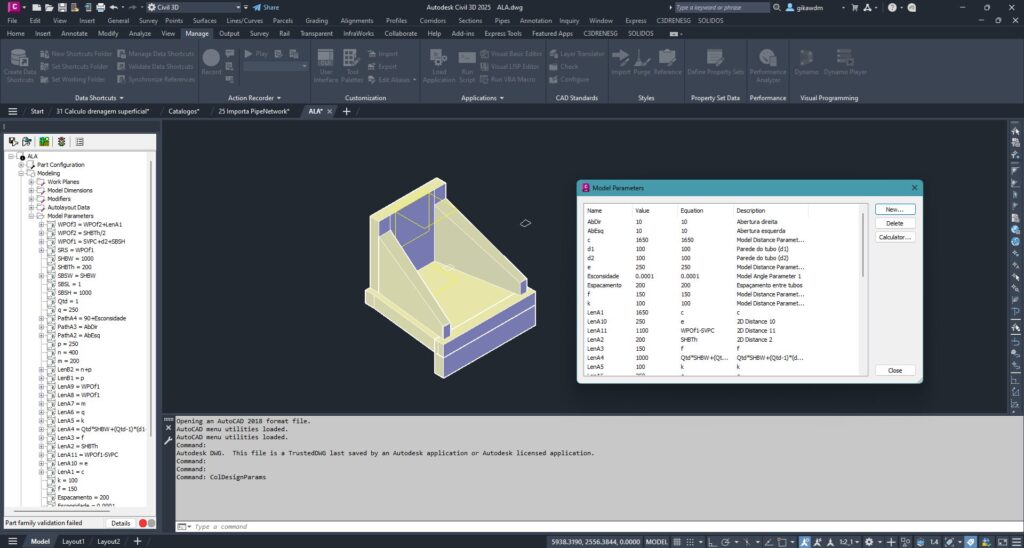

O Civil 3D tem um modelador para o PiorNetwork. Mas e para o Pressure? Er… Inventor? Sim, porque ele é bem barato, principalmente se a única função dele será para desenhar isto:

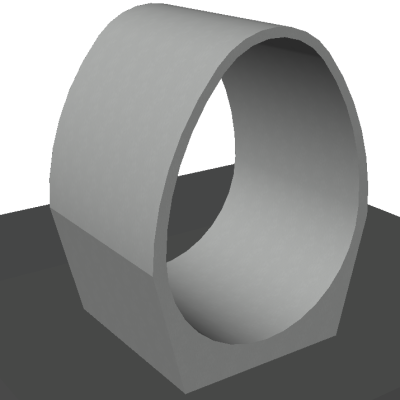

Esta peça está no catálogo do C3DRENESG4. Levei 2 meses para desenhar ela. E em 2008, já tinha tutoriais dessa ferramenta…
Nessa época, não tinha nada no Brasil. Tinha alguma coisa no exterior apenas…
PartBuilder… Por favor… SOLIDOS Builder!

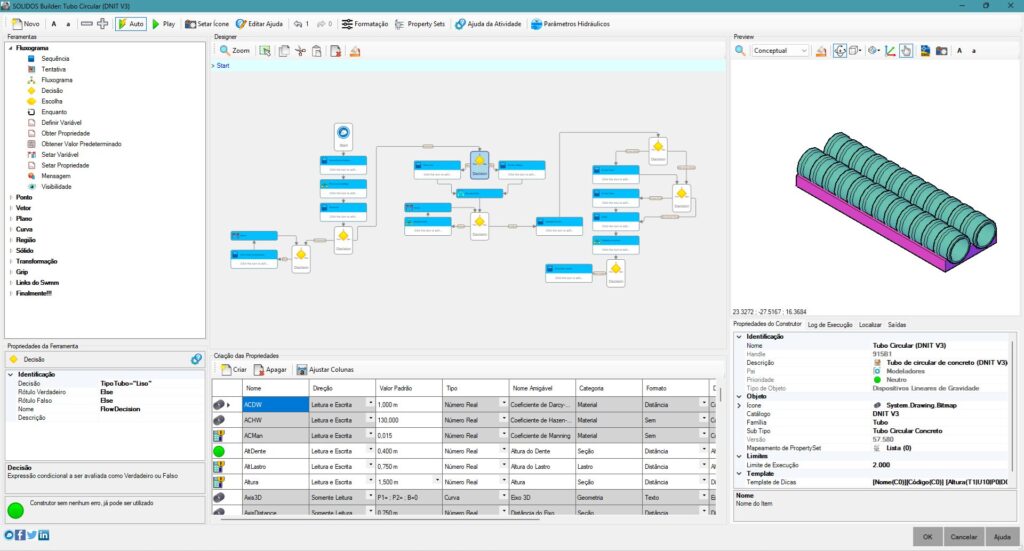

O modelador do SOLIDOS se parece com o Subassembly Composer da Autodesk. A diferença é que ele modela em 3D.
Se você já trabalhou com ele, vai desenrolar o modelador do SOLIDOS tranquilamente. Nele, você:
- Cria propriedades facilmente, sem ter de ficar editando arquivos XML no bloco de notas
- Tem um preview iterativo com o fluxograma
- Tem recursos de programação em VB
- Pode desenhar dispositivos simples ou mesmo complexos, como este da imagem
- Pode prever fluxos extras, para calcular coisas ou desenhar a boundary do dispositivo e colar ela na superfície, para fazer o recorte
- Sem contar na quantidade de vídeos no YouTube!!!
Datashortcut?

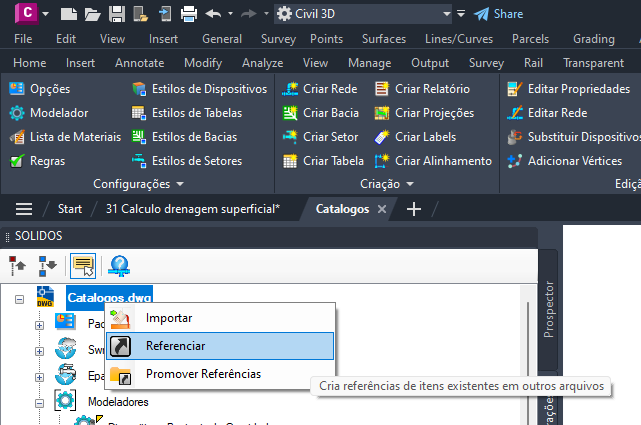

Achou que o SOLIDOS não tinha solução para isso? Tem sim, referencias externas:
Funciona igual ao Datashortcut do Civil 3D e permite referenciar:
- Redes
- Bacias
- Setores de comsumo
- Estilos
- Modeladores
- Regras
Dynamo para “melhorar” a cara do PiorNetwork?
Outro dia vi um video em que se fazia isso. Tem uma rede no PiorNetwork, roda um script e voilá. Um desenho 3D lindo. Não vou negar que é uma ideia excelente se você já usa o PiorNetwork com o catálogo padrão. Agora, perder horas para aprender o Partbuilder e perceber que terá de fazer isso, me parece muito frustrante. Se você vai pagar por este catálogo, espero que estes scripts acompanhem. E batatas fritas também, por favor.
Entendo que o Dynamo é para estender funcionalidades da plataforma. Permitir que o usuário automatize rotinas que na maioria dos casos, é particular DELE. Automações que todo mundo usa, deveriam ser feitas diretamente na plataforma. Um exemplo:
Substituir peças da rede. Até hoje o comando nativo SWAPNETWORKPART, só troca a seção típica de um dispositivo. Aí vem o Project Explorer e troca vários de uma vez. Tudo bem que a Autodesk comprou ele, mas enfim, agora é “nativo”.
Você poderia escrever um script para fazer o mesmo, com Visual Lisp (tenta a sorte…), VB, C#, VBA (será??) e Dynamo
“Mas o SOLIDOS não conversa com o Dynamo”
Calma, pequeno gafanhoto!!! Viu a primeira imagem do post? Não? Então veja:
Para a próxima atualização!!! Estou fazendo a perfumaria (escrevendo a ajuda, pintando ícones…) no momento
Aliás, você sabia que a ajuda do SOLIDOS é beeeeemmmm abrangente? São cerca de 530 páginas, tem mais de 900 imagens nela. Não é como a ajuda do Civil 3D, que tem uma aqui outra ali.
E vídeos? Tem?
É impressionante a quantidade de vezes que eu recebi o feedback:
“Nilton (Neilton, Newton, Neuton, mas nunca: NEYTON) você tem de fazer uns videos e tals…”
Tem horas e horas deles no Youtube inclusive indexados na ajuda

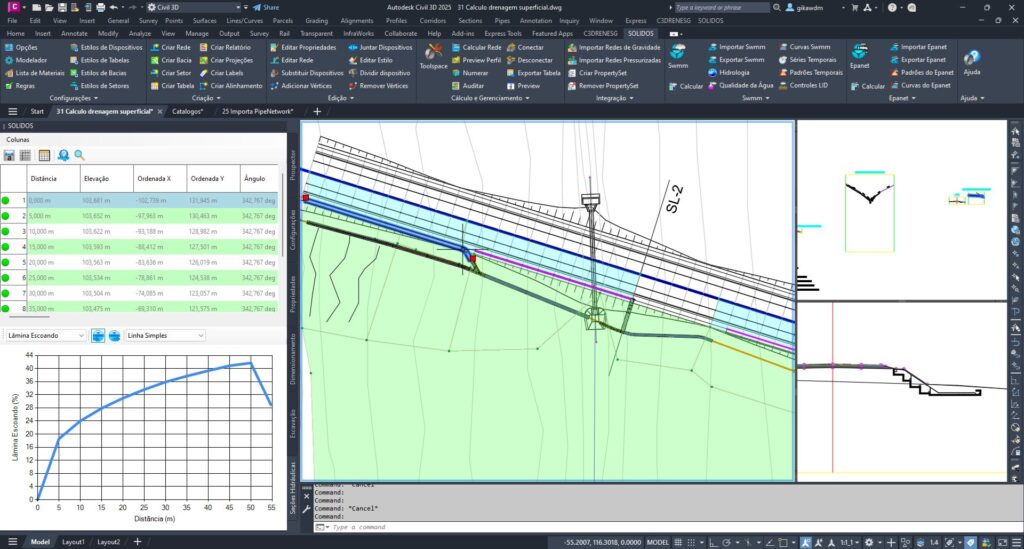

Ah, mas e a drenagem superficial?
Sabe onde copiaram o modelo de dimensionamento de sarjetas? Do C3DRENESG4:
Copia, mas não faz igual. Por favor.
Ah, por que “PiorNetwork” ? copie de um camarada, o Lecius, hehehehe
