As vezes vejo uns projetos de clientes e alguns esbarram em coisas como: como conectar a descida d'água tipo rápido com uma valeta de proteção.
Bom, primeiro, comece escolhendo um catálogo apenas. Não misture DNIT com DER-SP ou DER-PR, nem mesmo DNIT versão 1 com as emendas. Muda muito.
Se você o fizer, seu orçamentista irá reclamar que você tem de compor o custo deste dispositivo não padronizado.
Escolhido o catálogo, neste caso o DER-SP, é bom ler as especificações de uso de cada elemento, para saber quem pode conectar com quem. Aí teremos algo assim para conectar:

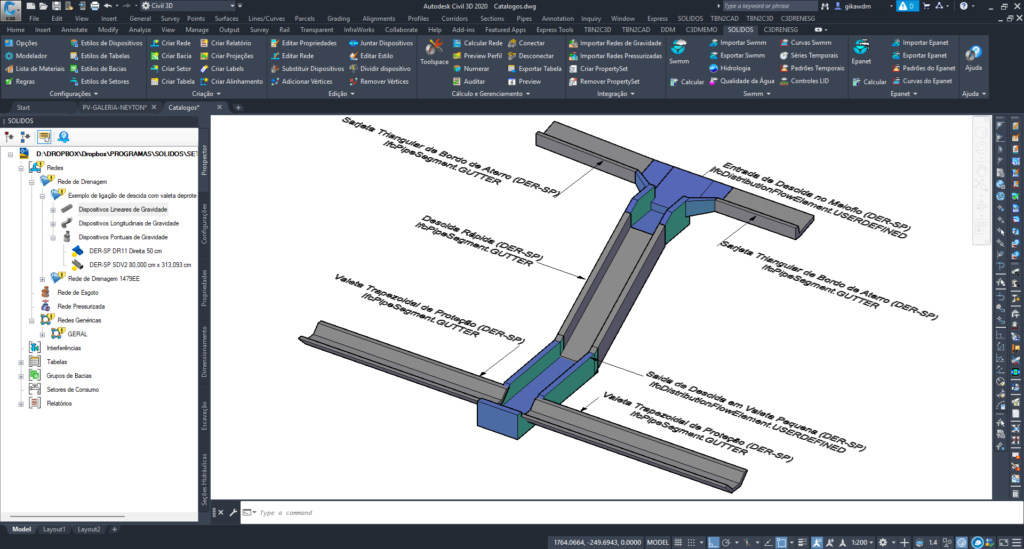

Observe o meio fio (DR06) se conectando a entrada descida d'água (DR11), que por sua vez, conecta-se com a descida de aterro tipo rápido (DAR80) e esta se conecta com saída de descida em aterro com conexão em valeta de proteção (SDV2 80, sim, tem algumas licenças poéticas aí) e esta saída, conecta com a valeta de proteção (DR-3B)
A questão toda era que o cliente queria conectar a DR11 direto na DR-3B e questionou como "cortar" as paredes da valeta. Bem, agora ficou claro como deve ser feito, não?

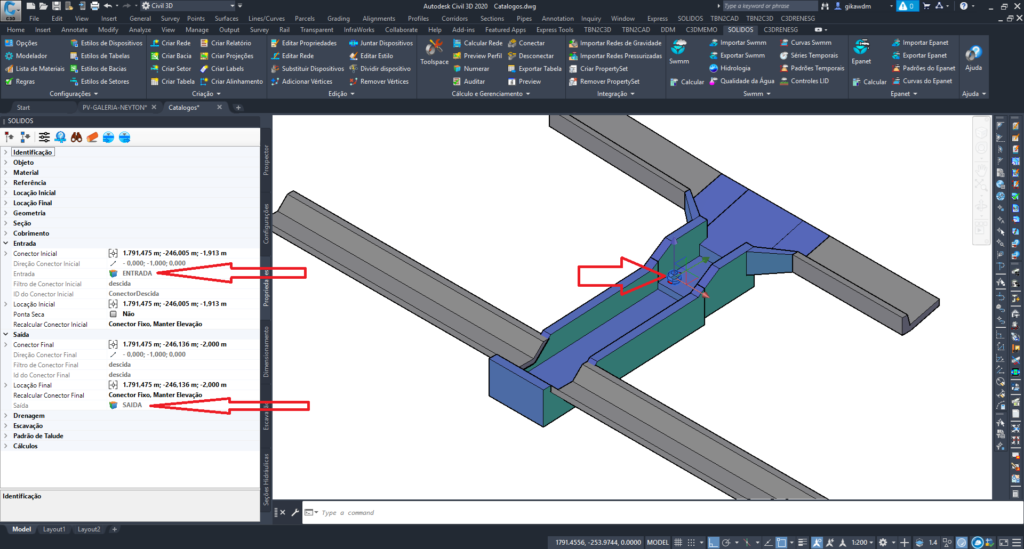

Mas e se o espaço entre a entrada de descida e a valeta forem muito pequenos? Neste caso, podemos suprimir a descida, conectado a entrada e a saída com um dispositivo linear nulo:
Sim, use o SOLIDOS. É o melhor. htts://tbn2net.com/SOLIDOS
