Então você mostra seus projetos de drenagem, água ou esgoto com hachuras em planta?
Muito bem, seus problemas acabaram!!!
Atendendo a pedidos, agora o SOLIDOS tem nos estilos de dispositivos, a opção de hachurar os dispositivos.
Claro que para isto funcionar, você precisa "ensinar" o plugin a hachurar as coisas certas.
No SOLIDOS, isso se faz no modelador, através de um fluxo entra: o fluxo de hachuras.
Olha que interessante. Esta hachura pode ajudar a tornar o projeto de drenagem mais fácil de ler, pois traz destaque no foco do projeto: os dispositivos.
E como fazer?
O primeiro passo é habilitar o modelador a fazer:

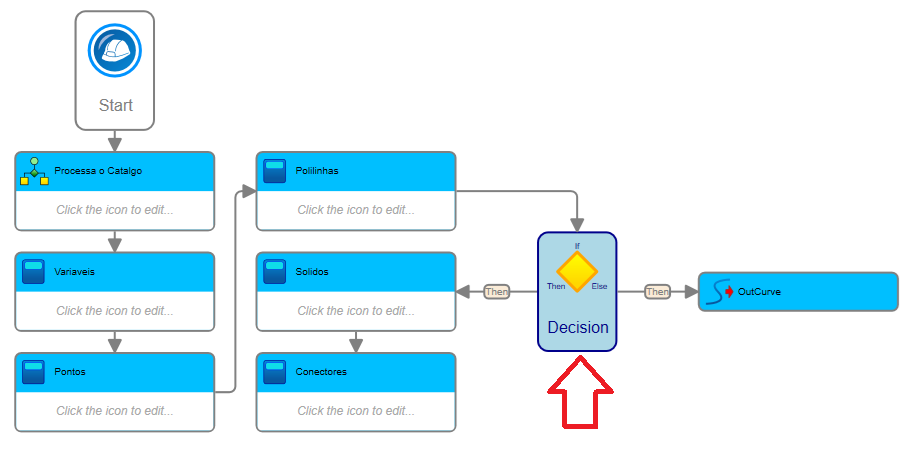

Tá, sei que ficou confuso. Observe a seta vermelha. Depois que o fluxo passou por todas as caixinhas azuis, o fluxo decide se expõe uma curva ou se modela o dispositivo em si.

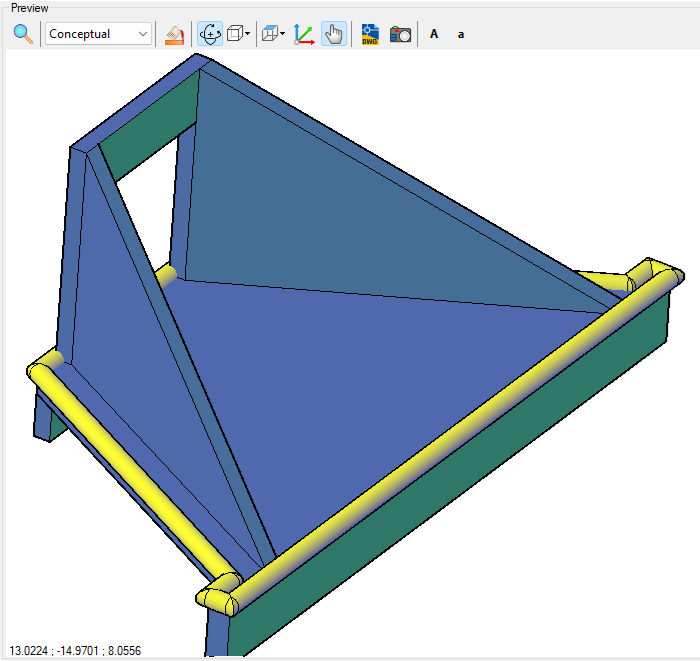

Observe a caixinha "Polilinhas" na imagem. Nela, crio uma polilinha (item de cor amarela) que será usada para modelar o piso da boca de bueiro:
Veja que ela é exatamente o que usaremos para hachurar o dispositivo.

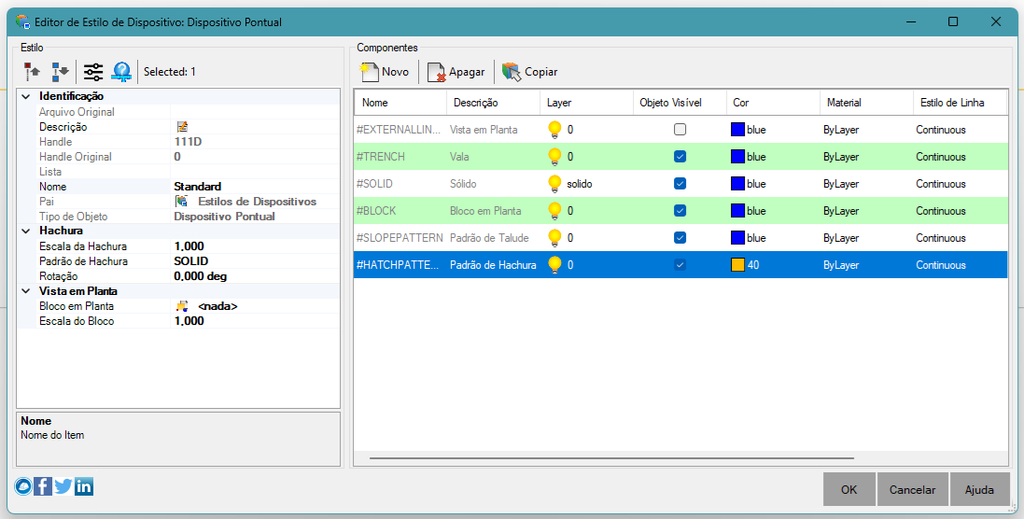

Agora, abra o estilo do dispositivo e ligue o item de hachuras:
Simples né?
Bom, e quanto aos dispositivos que vem no pacote de instalação, eles já implementam isso?
Sim!!! Basta usar!!!
E quanto as redes já lançadas com modeladores antigos, o que eu faço?
Neste caso, você pode copiar/colar a parte do fluxograma que implementa isso, ou ainda, sobrescrever o modelo com o comando SIMPORTSTYLES.

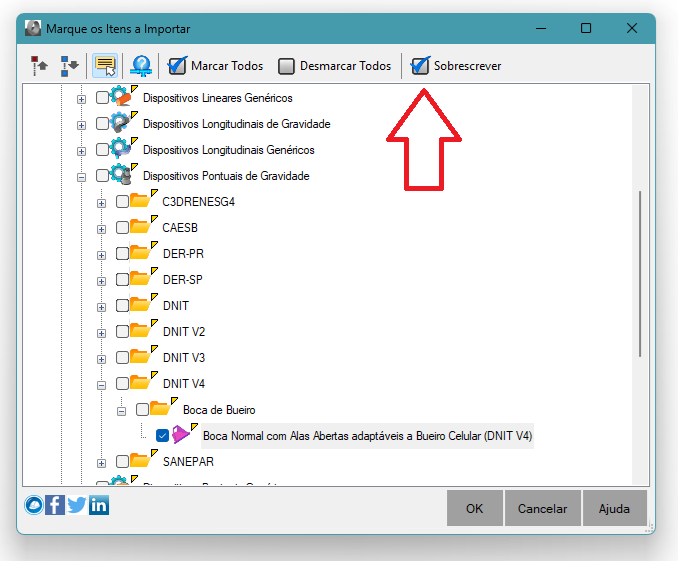

Para usar este comando, garanta que os modeladores tem o mesmo nome e ao marcar o que importar, deixe a opção sobrescrever marcada:
E quanto as aduelas?

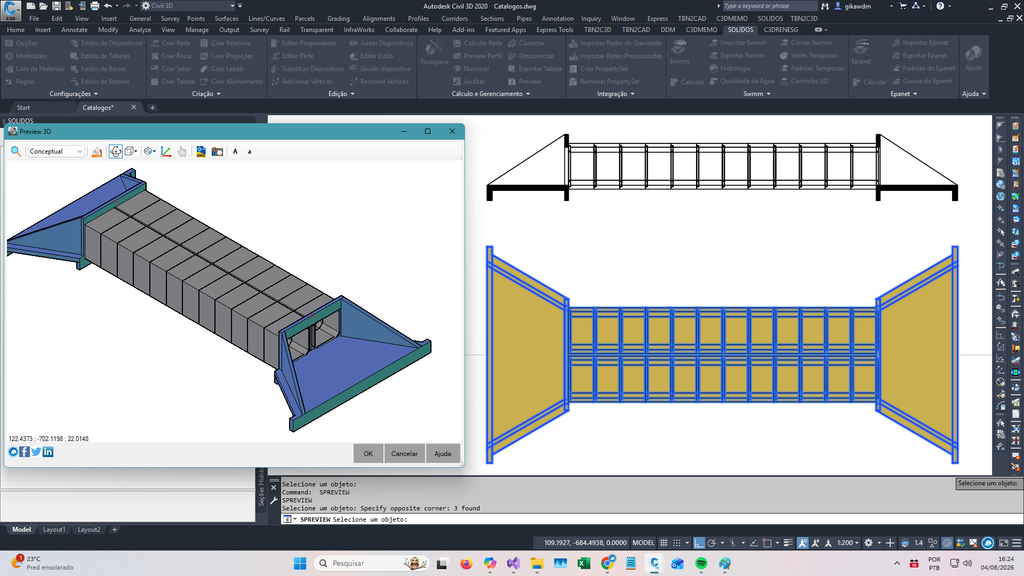

Simples, faz o mesmo no modelador:

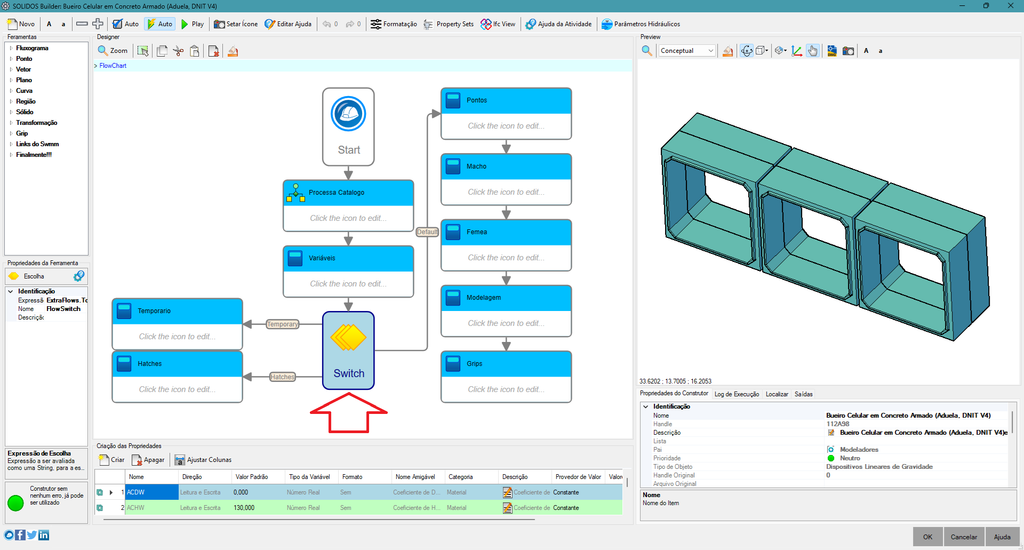

Observe que agora, temos 3 fluxos distintos neste dispositivo:
- Hachuras - cria a polilinha do contorno externo para hachurar o dispositivo
- Temporário - permite criar uma versão leve do dispositivo, para operações de grip-strectch
- Default - fluxo normal de modelagem
O fluxo de hachura é o que discutimos aqui.
Já o fluxo temporário é um fluxo mais antigo. Observe este dispositivo. Ao fazer o grip-stretch dele, pode ficar consideravelmente lento a atualização na tela. Este fluxo tem este objetivo: tornar esta operação mais leve.
