Boa tarde pessoal!!
Como prometido no vídeo da postagem anterior, saca só a atualização bacanuda do SOLIDOS de hoje:

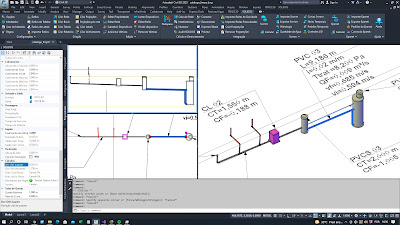

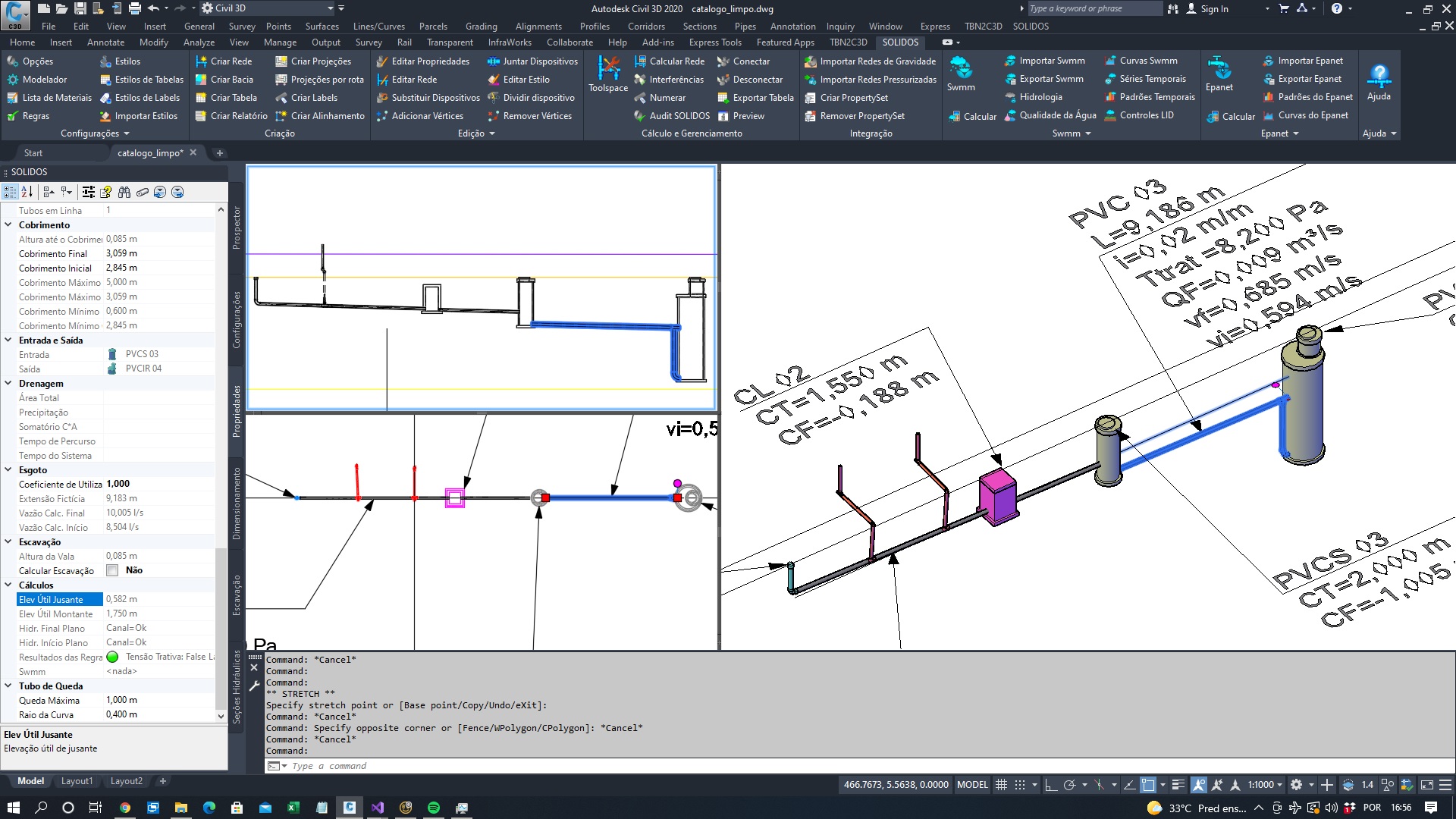

Na imagem, temos:

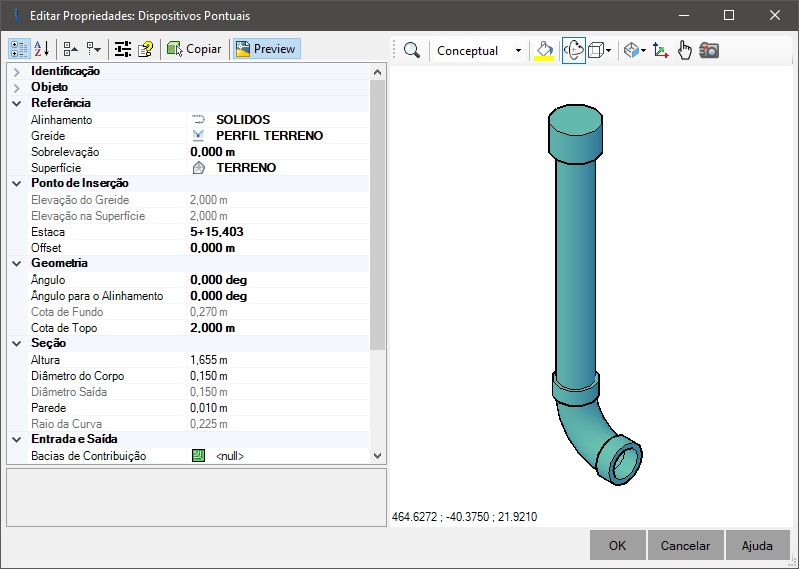

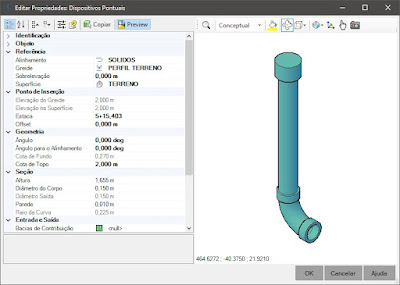

Terminal de ligação na extremidade esquerda. Este dispositivo pode capturar o diâmetro da rede e mudar o seu próprio diâmetro. Pode também inferir a rotação correta em função do eixo do tubo

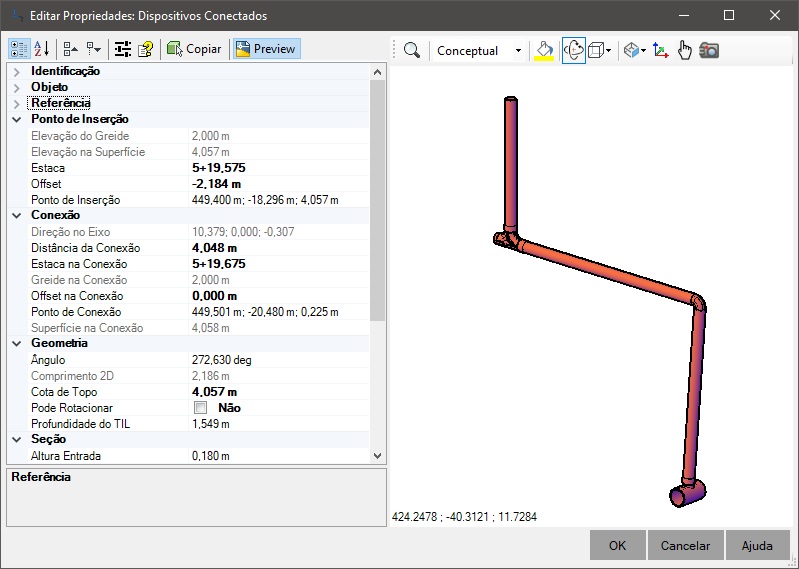

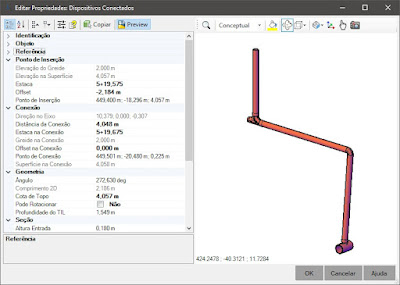

Ramais de ligação predial (TIL), padrão AMANCO, que se conecta ao tubo, mudando a coordenada da conexão em X, Y e Z automaticamente quando o tubo é modificado. Ele pode ler: coordenada e vetor direcional do ponto de conexão. Aliás, assista o vídeo da postagem anterior para entender o que acontece se for necessário relocar o tubo em campo, quando as conexões prediais já estão executadas

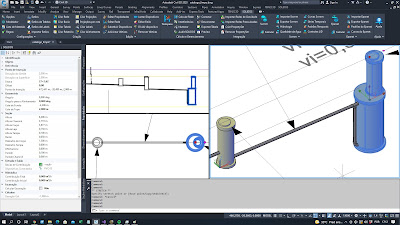

Poço de visita simples e poço de visita com chaminé. Ele ajusta a elevação do fundo e da laje superior para melhor conectar os tubos, evitando que o corpo do PV seja muito alto, ou seja, construindo uma chaminé maior.
Tubos que conseguem modelar o tubo de queda automaticamente, quando a queda é maior que um determinado valor, por exemplo, 1,5 metros. Estes tubos podem ser locados no perfil ajustando a cota pelo cobrimento, elevação absoluta do eixo, das geratrizes ou até mesmo afundando o tubo todo
Legal né?
É, você pode colocar seus estagiários para criar/aplicar o template, seu projetista pode gerar os relatórios, ou mesmo seu cliente pode visualizar todas as propriedades das redes mais comodamente, usando as ferramentas nativas do programa SOLIDOS, criando perfis, tabelas etc, mesmo sem ter a licença!!
É o BIM indo pra outro nível!!!
Ainda não baixou o plugin?
Atualização:

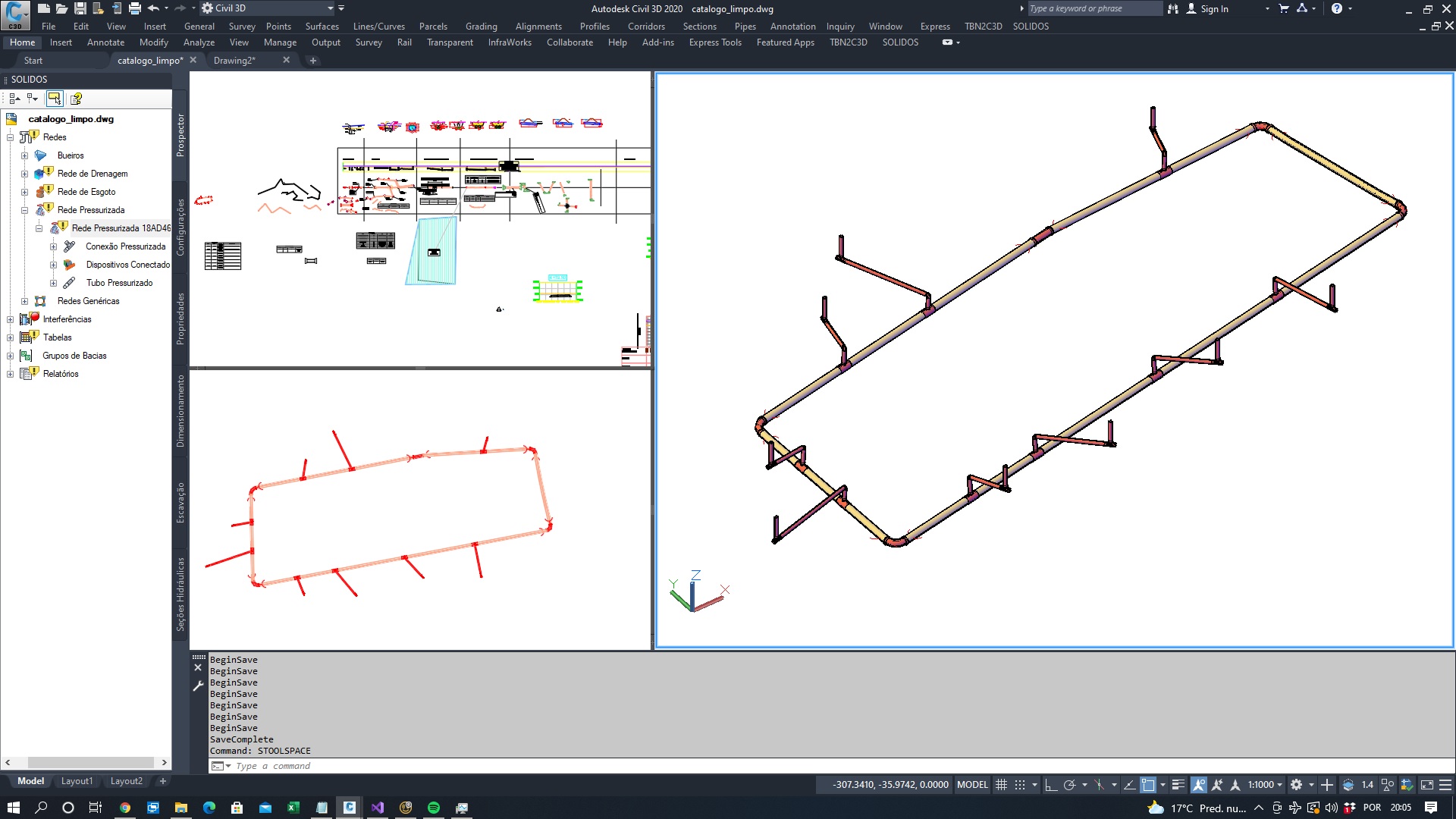

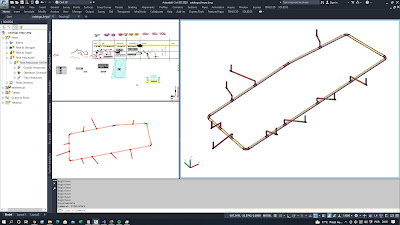

Parece que conexões prediais em redes de água também podem ser “requeridas” no seu BIM, não é?
Então toma:
Ah, antes que a concorrência diga que eu copiei: NÃO É PIPE NEM PRESSURE NETWORK, é o SOLIDOS, hehehe!!!
