Olá, a quanto tempo!!!

Parece que foi o ano passado que postei pela última vez, hehheh!!!

Bom, isso acontece…

No momento estou trabalhando em um programa novo, o DDM, que faz o cálculo de distribuição de massa, ou o nosso querido diagrama de Bruckner. Ah, aliás, ele tem várias novidades, como integração com o Sample Line Group do Civil 3D para obtenção de áreas, verificação de volumes para bota fora e caixas de empréstimo. As vezes é mais barato obter o material numa jazida, que usar aquele proveniente dos cortes, não é mesmo? Veja algumas telas:

A tela abaixo analisa a SampleLineGroup e mostra os materiais disponíveis a serem importados:

Também estou trabalhando nas atualizações do C3DRENESG, para cálculo de redes de drenagem e esgoto usando o PipeNetwork e o Civil 3D. As novidades estão por conta do TR (tempo de recorrência) editável por trecho (obrigado a todos que pediram insistentemente esta opção!!!!). Ah, já disse que tenho um pequeno banco de dados com quase mil equações de chuva?, verifique ele aqui!!!

Planilha de cálculo do programa:

Tela de edição de estilos de sarjetas, sim o programa calcula sarjetas e valas!!:

Então não deixe de ver a minha outra página, onde concentro os programas que disponibilizo!!!

Ah, mas este post é para falar do programa que estou escrevendo neste momento: [definir nome]MEMORIAIS[/definir nome], que é um programa para…. fazer memoriais descritivos!!!

Sim, já tem um lá na minha outra página, que serve bem para lotes rurais. Mas tem taaaaaaannnnnta gente pedindo um para loteamentos que resolvi desencavar umas lisps que escrevi entre 1999 e 2004 para fazer memoriais de loteamentos. Tem muito POG lá, mas deu para pegar algumas ideias, hehehehe

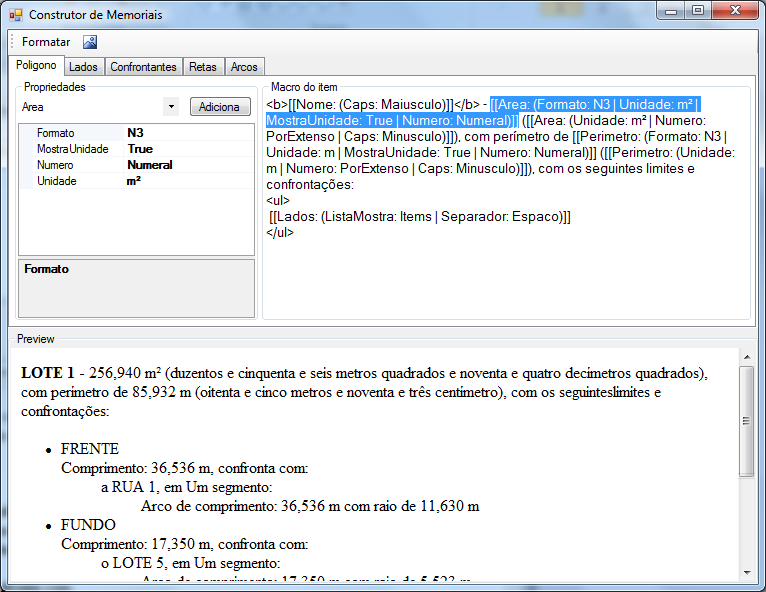

Vejam a PRIMEIRA tela do mesmo:

Funcionará mais ou menos como o Label Style Composer do Civil 3D, onde você tem uma caixinha para escolher a propriedade que quer mostrar e outra para formatar essa propriedade. Por exemplo:

Se eu quero a área do polígono eu escolho a propriedade Área e nela eu escolho a opção de formatação, que poderia ser, número com N casas decimais, separador de milhar ou mesmo escrever o valor por extenso.

Fazendo as escolhas certas e formatando o texto com um mínimo de criatividade e HTML (sorry, ainda não foi dessa vez o WYSIWYG (~~se bem que este é melhor~~)), temos um TEMPLATE para fazer nossos trocentos memoriais descritivos do loteamento!!!

Por exemplo, ta tela acima formatei os campos:

[[Lados: (ListaMostra: Items | Separador: Espaco)]]

Lado:

[[Nome: (Caps: Maiusculo)]]

Comprimento: [[Comprimento: (Formato: N3 | Unidade: m | MostraUnidade: True | Numero: Numeral)]], confronta com:

[[Segmentos: (ListaMostra: Items | Separador: Espaco)]]

E o resultado foi:

LOTE 1 – 256,940 m² (duzentos e cinquenta e seis metros quadrados e noventa e quatro decímetros quadrados), com perímetro de 85,932 m (oitenta e cinco metros e noventa e três centímetro), com os seguintes limites e confrontações:

FRENTE
Comprimento: 36,536 m, confronta com:
FUNDO
Comprimento: 17,350 m, confronta com:
DIREITA
Comprimento: 25,763 m, confronta com:
ESQUERDA
Comprimento: 6,283 m, confronta com:

Sim, se você quiser e forma de TABELA, também é possível, basta colocar os marcadores de HTML corretos (
, e

) e voilá, uma tabela!!!!

Sim, se quiser uma descrição de texto todo em linha, é possível!!! Quer a área em hectáres??? No problem!!

Vejas as propriedades já implementadas:

E é só o começo, então aguardo idéias!!! Prometo colocar um “demonstrativo” até o fim do mês!!!!

Será possível fazer memoriais individuais, em lotes, criar um arquivo ou vários (um por lote), estou até estudando a possibilidade de colocar croquis do desenho!!! Já pensou??

Sendo HTML, você poderá incluir o LOGO da sua empresa, incluir QUALQUER tipo de formatação, em fim, tudo que quiser!!!
