READKML2

READKML2

1. Chame-o na linha de comando (comando READKML2), na barra de ferramentas, ou no ribbon
2. Será pedido a seleção do arquivo KML. Arquivos KMZ nada mais são que um arquivo KML compactado. Você pode abrir o KMZ, mudando sua extensão para ZIP e descompactar o arquivo contido ali.

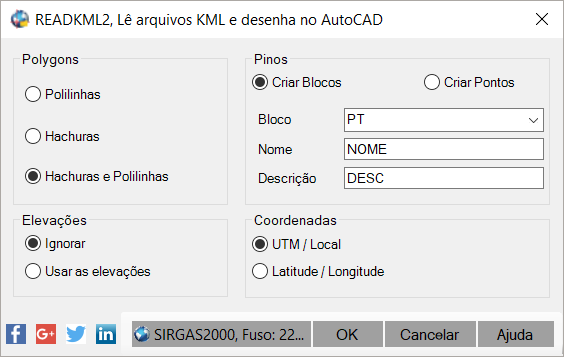

3. Na tela que se abre, configure:




   • Opções

     • Criar Bloco - Esta opção habilita a criação de blocos com atributos para representar os Markers do KML.
       O bloco terá dois atributos: ID e Desc, nestes serão escritos os valores lidos no KML.
     • Ignorar elevações - Ao importar, as elevações são ignoradas. Uma vez que obter a cota de um ponto no Google Earth não é tão simples, é difícil que se consiga um valor para tal. Então deixe esta opção marcada.
   • Usar Coordenadas Se o desenho tiver dimensões maiores que um fuso, use Coordenadas Geográficas. Senão, UTM.
     • UTM/Local - Para a conversão de coordenadas desenhar em coordenadas locais, habilite a conversão no item abaixo
     • Geográficas
   • Referencial - Observe ainda que você deve configurar o referencial, se é SAD69, ou WGS84. Também deve informar o fuso e hemisfério que o projeto está e por fim, deve informar também, se a transformação de coordenadas locais deve ser aplicada. Note: O sistema de coordenadas WCS (world coordinate system) do AutoCAD pode ser coincidente com o UTM (universal transverse mercator) se for, desmarque o item transformar coordenadas. Se WCS é diferente de UTM, marque a opção de transformação e informe as coordenadas UTM e coordenadas locais (no sistema WCS do AutoCAD) da referência e da rotação. Isso se faz clicando o botão


     Na tela que se abre, aparecem estas opções:


     É muito importante ler a explicação da tela acima
4. Clique OK
   O arquivo KML será importado para o AutoCAD:
