Estilo de dispositivo de punto

Son estilos que se aplican a los dispositivos puntual. Estos estilos tienen las siguientes propiedades:

• Identificación
  • Nombre - nombre del estilo
    Se recomienda dar nombres que estén asociados al tipo o subtipo del dispositivo, en caso de que utilice un estilo diferente para cada tipo/subtipo
    Evite los nombres demasiado largos o que contengan los siguientes caracteres: '*', '>', '<', '/', '', '"', ':', ';', '|', '=', '`', '#', ',', '?'
  • Descripción - descripción del estilo
    Utilícelo en caso de que necesite "explicar" el uso del estilo en su plantilla
• Vista en planta
  • Plan de bloques - Nombre del bloque que se representará en el plano (2D)
    En algunos casos, puede que desee sustituir la representación 2D del dispositivo por un bloque, que puede tener otras características.
    Para que funcione correctamente, el bloque debe tener su punto de inserción en las coordenadas (0,0,0). La rotación vendrá dada por el dispositivo y la escala será siempre igual a 1

El estilo de dispositivo de punto contiene los siguientes componentes básicos, que aparecen en la tabla Componentes:

• SOLIDOS - ajustes para dibujar el sólido del aparato, cuando no se especifica ningún componente concreto (cubierta, cuerpo, chimenea, suelo, etc.)
• Zanja - ajustes para dibujar el sólido de la zanja excavada
• Vista en planta - ajustes para proyectar la vista en planta. Nota: la vista en planta se genera desde un punto situado por encima del dispositivo, por lo que sólo serán visibles los contornos exteriores.

En la pizarra Componentes Para ello, configure las columnas de cada componente del dispositivo:

• Nombre - nombre del componente
  Tenga en cuenta, para los dispositivos que contienen más de un sólido, por ejemplo: un pozo de registro, con tapa, chimenea, losa, cuerpo y suelo, todos hechos de diferentes materiales:

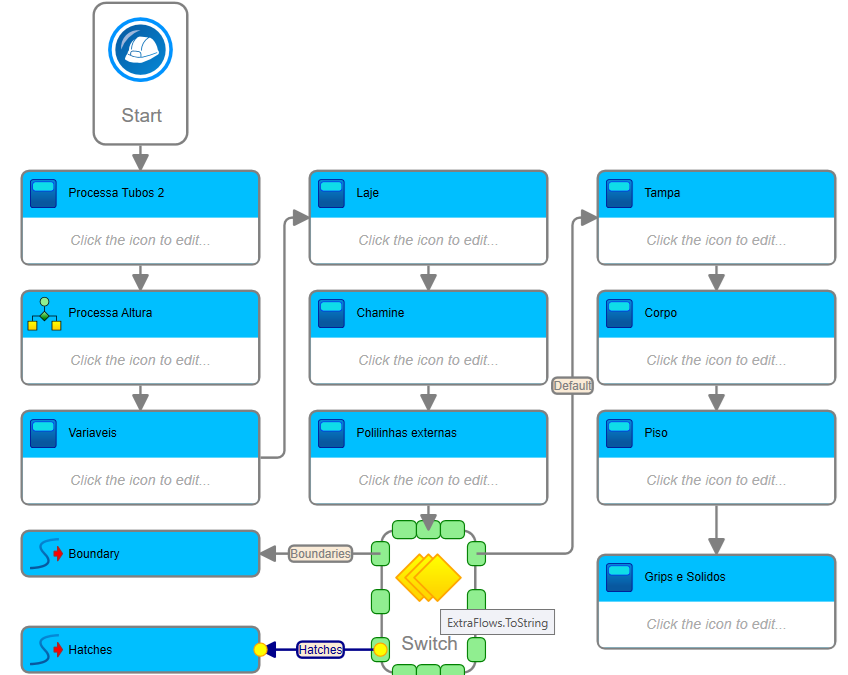

  Este nombre debe ser el mismo que los nombres de los componentes del dispositivo, que aparecen en la etiqueta constructor del dispositivo y que están expuestos por la actividad Exponer sólidos :


• Capa - capa en la que se dibujará el componente en la pantallaespacio modelo
• Objeto visible - indica si el componente debe dibujarse o no
  Nota: esto es diferente de activar/desactivar la capa. El componente formará o no parte de la definición del dispositivo
• Color - color en el que se dibujará el componente
• Material - material que se aplicará al componente cuando se renderice
• Descripción - descripción asociada al componente
  Utilizar para contextualizar

Para editar el color, el estilo de línea, etc., haga clic con el botón derecho del ratón en la celda y para cambiar el nombre de la capa, haga clic en la celda con el nombre y edite su contenido. Respete las reglas de denominación de capas de AutoCAD y evite utilizar caracteres no válidos.
