SOLIDOS Modeler - Esfera

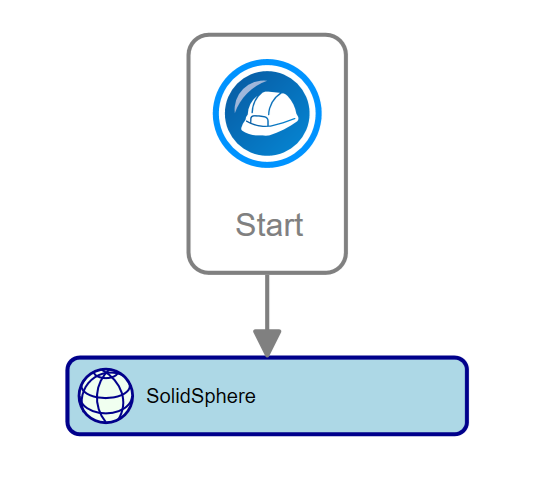

Sphere (Esfera): crea una esfera con un centro y un radio especificados:

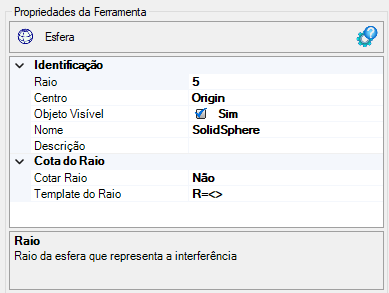

La actividad Sphere tiene las siguientes propiedades:

• Identificación
  • Name - nombre de la actividad
    El nombre de la esfera debe cumplir con las reglas de nomenclatura
  • Centro - nombre del punto que actúa como centro de la esfera
  • Radio - una expresión VB para evaluar el valor del radio de la esfera
  • Objeto Visible - indica si el punto debe dibujarse o no en la vista previa


• Cota del radio
  • Cota del Radio - indica si se debe dibujar una cota para el radio
  • Plantilla del Radio - una plantilla de texto que define la cota
    Utilice <> para el valor de la cota (Ejemplo: Radius = <>)

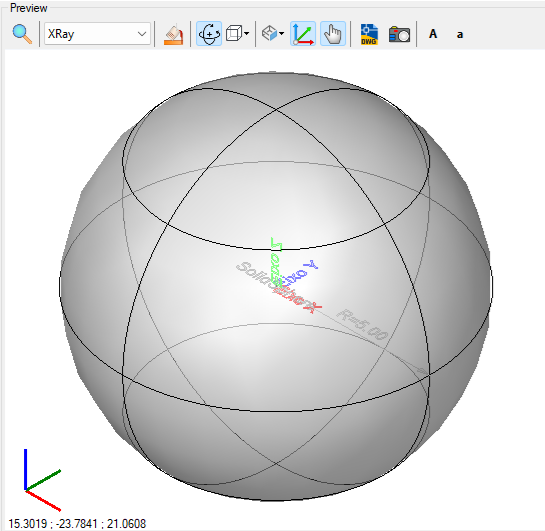

Si el texto aparece demasiado grande/pequeño, o si la esfera que representa el punto parece demasiado grande o pequeña, utiliza los botones (A, a, , ) situados en la parte superior de la pantalla para ajustar la vista previa

Propiedades

Implementa los métodos para sólidos
