Modelador de sólidos - Redondeo de arista

Redondeo de arista: redondea una arista de un sólido seleccionado basándose en un radio de curvatura definido por el usuario. La arista que se desea redondear puede especificarse mediante su índice o seleccionarse como la más cercana a un punto determinado. El redondeo se aplica a la arista seleccionada, creando una transición suave entre las superficies adyacentes del sólido.

La actividad de redondeo de arista se utiliza habitualmente para facilitar el diseño de sólidos con esquinas redondeadas.

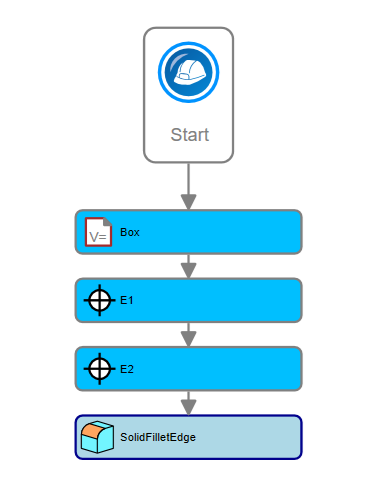

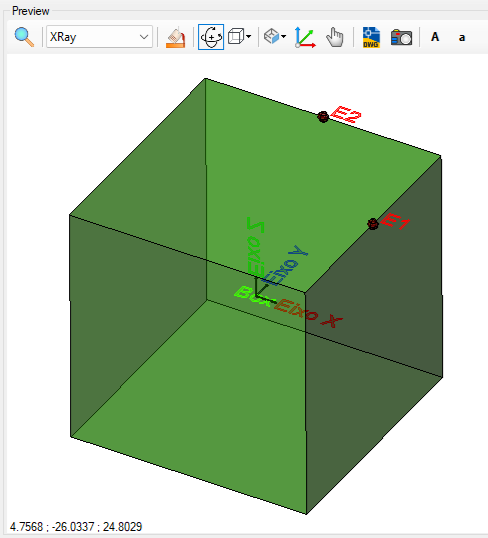

Considere la siguiente imagen. Queremos redondear las aristas marcadas en los puntos E1 y E2:

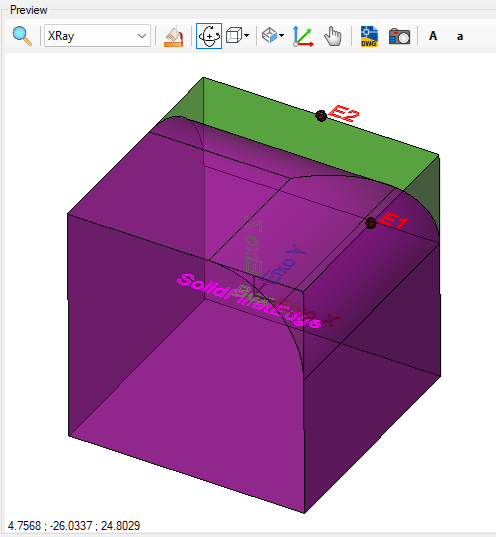

El resultado será

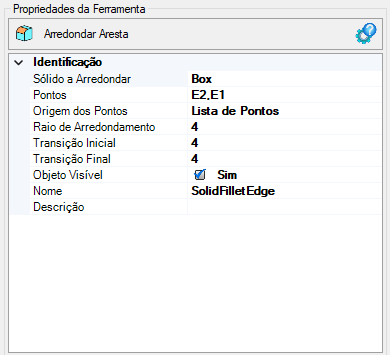

La actividad Redondear arista (Fillet Edge) tiene las siguientes propiedades:

• Identificación
  • Nombre (Name, String) - nombre de la actividad
    El nombre debe cumplir con las reglas de nomenclatura
  • Sólido a redondear - nombre del sólido cuya arista se va a redondear
  • Origen de los puntos - Indica la fuente de datos de los puntos, puede ser:
    • Variable - indica que la lista de puntos proviene de una variable o propiedad que procederá de la Creación de propiedades:


      Tenga en cuenta que esta lista de puntos proviene del eje asignado a los dispositivos longitudinales. Los puntos que pueden aparecer en la tabla anterior son sólo para el modelo que se va a generar
    • Lista de puntos - el usuario debe construir una lista de puntos
      Para editar, haga clic en el botón () que aparece en este campo y seleccione esta propiedad en el cuadro de propiedades. Será abierto o editor de lista de geometrías
  • Radio de redondeo - El radio de redondeo de la arista
  • Transición inicial - Controla la transición en el punto de inicio de la arista
  • Transición final - Controla la transición en el punto final de la arista
  • Objeto visible - Indica si el punto debe dibujarse o no en la vista previa

Si el texto parece demasiado grande o pequeño, o si la esfera que representa el punto parece demasiado grande o pequeña, utilice los botones (A, a, , ) situados en la parte superior de la pantalla para ajustar la vista previa.
