Estilo de Interferência

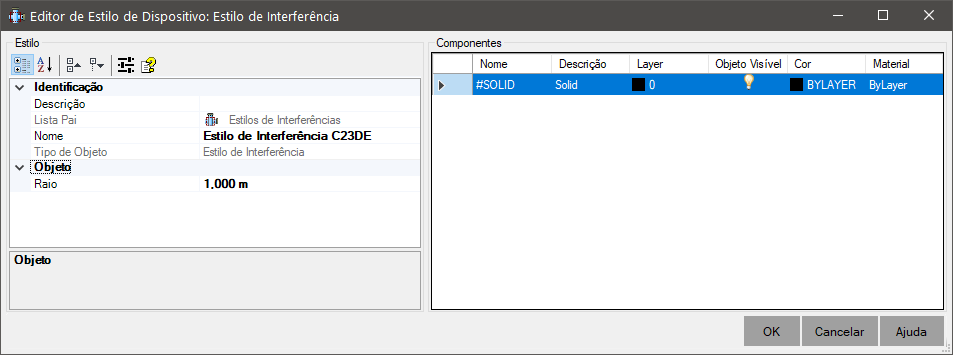

O Estilo de Interferência controla a aparência da marcação de interferência entre dois dispositivos. Para editar/criar estilos de labels, use o comando SINTERFERENCESTYLES:

O estilo da interferência as seguintes propriedades:

• Identificação
  • Nome - nome do estilo
    Evite nomes muito compridos, ou que contenham os seguintes caracteres: '*', '>', '<', '/', '\', '"', ':', ';', '|', '=', '`', '#', ',', '?'
  • Descrição - descrição do estilo
• Objeto
  • Raio - raio da esfera que marca a posição da interferência
  • Componente Sólido - esfera desenhada nas coordenadas da interferência
  • Projeção em planta - círculo no plano Z=0, nas coordenadas da interferência

Cada componente terá as propriedades:

• Layer - layer em que o componente deve ser desenhado no model space
• Visível - indica se o componente deve ser desenhado ou não
  Note: é diferente de ligar/desligar o layer. O componente fará parte ou não da definição do item
• Cor - cor em que o componente será desenhado
• Material - material a a ser aplicado ao componente quando este é renderizado
• Descrição - descrição associada ao componente
  Use para dar contexto
