Propriedades definidas para Estruturas e Tubos

• Estruturas

  • Estruturas de drenagem
    As estruturas de drenagem possuem algumas propriedades que só se aplicam a elas, tais como:
    1. AreaContr - Área de contribuição
    2. Coef_C - Coeficiente de impermeabilização
    3. Coef_TC - Tempo de concentração
  • Estruturas de esgoto
    As estruturas de esgoto possuem algumas propriedades que só se aplicam a ela:
    1. ContrIni - Contribuição inicial
    2. ContrFim - Contribuição Final

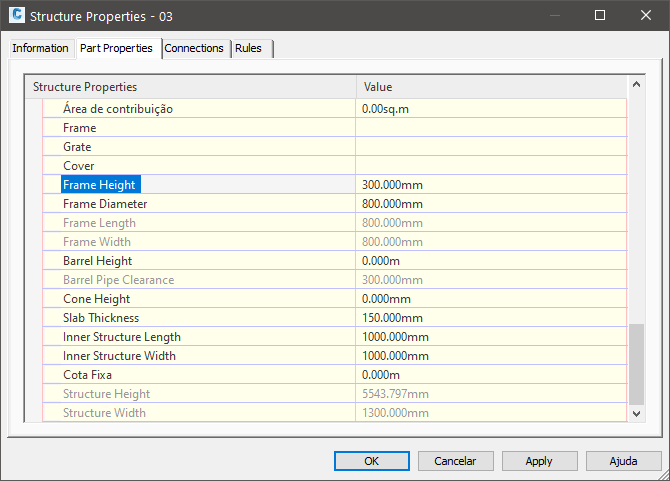

  Estas propriedades estarão disponíveis nas propriedades das estruturas e poderão ser incluídas nas labels:


• Tubos
  Os tubos possuem propriedades específicas para escavação:
  1. Berço - Berço
  2. LargVala - Largura da vala
  3. TaludeVala - Talude da vala

  No caso de tubos de esgoto:
  1. Cutil - Coeficiente de utilização.
  2. TqDg - Tubo de queda ou degrau, que é uma sigla: DG para degrau, ou TQ pata tubo de queda. Ver Estruturas de esgoto.

  Após a planilha ter sido calculada, ainda será possível mostrar nas labels do tubo as propriedades:
  1. Vaz ao - Vazão
  2. LaminaEsc - Lâmina
  3. Velocidade - Velocidade de escoamento

  No tubo é possível calcular e mostrar a esconsidade do tubo, usando o comando CCalcEsconsidade, definirá duas propriedades:
  1. EsconsidadeTubo - Ângulo de esconsidade, entre 0 e 90 graus
  2. Lado - Lado da esconsidade, direita ou esquerda

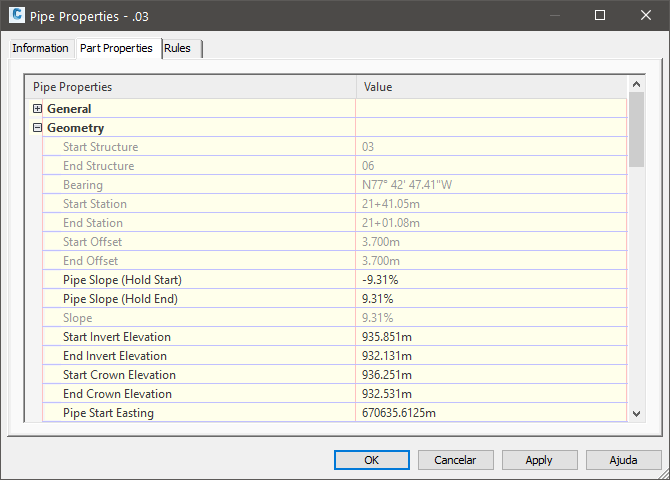

  Estas propriedades estarão disponíveis:



CLIST

Veja:

• adicionar propriedades aos tubos e estruturas
