Quadro Principal
No quadro principal, é que vemos todas as colunas a serem calculadas numa rede.

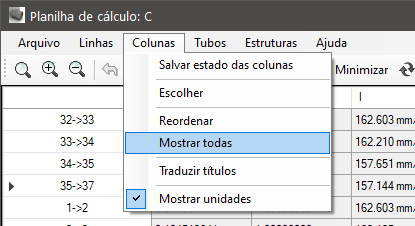

Claro que para que possamos ver todas, você deve marcar TODAS como visíveis:
Note que as colunas indicam seu nome, unidade de medida e se você parar o mouse sobre a coluna, será mostrada a descrição da mesma.

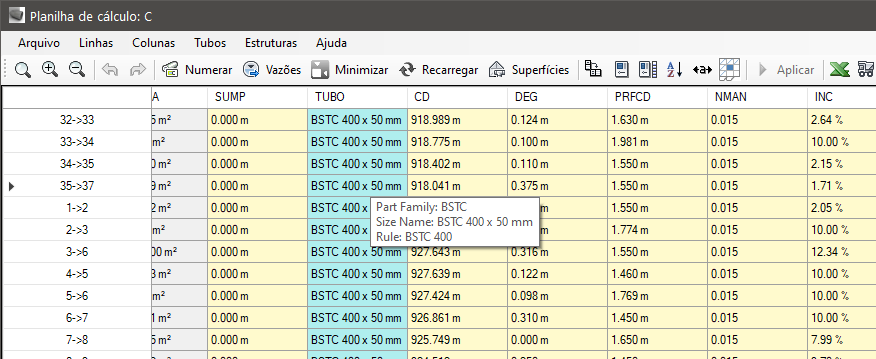

Parando com o mouse sobre uma célula qualquer da planilha, se esta célula
monitora o valor de máximo e mínimo, esses serão mostrados na tela em um balão:
As células pode ser editáveis ou não.
As editáveis tem fundo amarelo e as não editáveis tem o fundo branco.
Nas editáveis você pode clicar com o botão direito do mouse
para obter comandos que tornam a edição mais eficiente da planilha:
Ao ver uma célula cuja fonte de letra aparece em vermelho, significa que existe um problema com o valor calculado nesta célula.
Você pode verificar na coluna de regras.

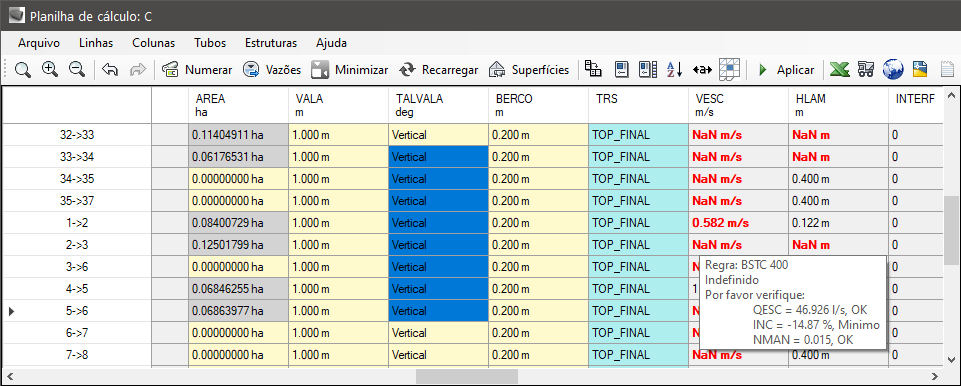

Caso apareça o erro e a célula mostrar o valor em vermelho, pare com o mouse
sobre a célula e veja:
Note a informação da célula diz que ao valor é incorreto e diz ainda quais
colunas devem ser verificadas.
No exemplo, a coluna INC possui um valor inferior
a 0.
Obviamente, qualquer alteração numa célula da planilha, acarretará no recalculo da planilha.
Mas cuidado!!! Isso não significa que estes valores serão aplicados ao desenho!!!
Uma dica interessante é que você pode reorganizar as colunas.
Para isso,
clique uma delas e arraste para a posição desejada.
E você também pode desligar
algumas colunas, assim, pode-se adaptar o visual da planilha para aquelas que
você já usava no excel por exemplo.
Por fim, ainda pode salvar o estado das
colunas, para não ter de organizar elas todas as vezes:
A versão licenciada do C3DRENSG ainda permite selecionar toda a planilha, copiar e colar os resultados diretamente no excel, tornando fácil a geração de relatórios e memoriais de cálculo.
O quadro principal contará com diversas colunas, que podem ser:
Colunas comuns
